Tecnologías unidades exteriores

El aire como fuente gratuita de climatización

La bomba de calor puede asegurar una calefacción tanto o más fiable que los sistemas tradicionales, pero con mayor simplicidad, menor necesidad de mantenimiento y menor consumo energético.
Sean cuales sean las condiciones de tu proyecto, Ecodan te ofrece la mejor solución con hasta cuatro tecnologías distintas de unidades exteriores:

ECO Inverter, Sistemas Split R32 con menos de 1,84kg y eficiencia A+++.
Power Inverter, El mejor balance entre capacidad y eficiencia.
Zubadan, Para calefacción con fríos extremos y desescarches ultra rápidos.
100% hidráulicas: Sin gas refrigerante.
Sistemas híbridos: Calefacción, ACS y aire acondicionado en un mismo sistema.

Descubre las ventajas de la Aerotermia Ecodan

  • ECO Inverter
    • Las nuevas unidades exteriores ECO Inverter cuentan con una mayor superficie de intercambio y un circuito frigorífico especialmente optimizado para garantizar el máximo rendimiento a bajas temperaturas (agua a 35° C). De esta manera, las unidades exteriores SUZ-SWM, con su Tecnología ECO Inverter exclusiva de Mitsubishi Electric, ofrecen el máximo confort con la máxima eficiencia energética de hasta A+++.

      – Disponible en 3, 4, 6, 8 y 10kW

      – Máxima eficiencia de hasta A+++

      – Gas refrigerante R32, más eficiente y más ecológico.

  • Power Inverter
    • power inverter

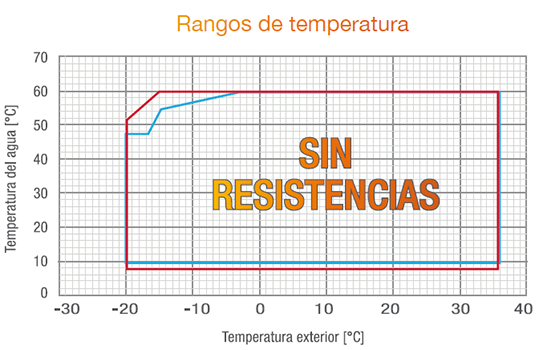

      tecnología inverterLas unidades exteriores Power Inverter ofrecen el mejor balance entre capacidad y eficiencia. Están diseñadas específicamente para calefacción aerotérmica, tienen capacidad de reserva para eventuales olas de frío y soportan un amplio rango de temperaturas de trabajo sin necesitar activar resistencias de apoyo.

      – Amplio rango de capacidades: De 4,5kW a 25kW (A7W35)

      – Compresores a medida: Ni sobrepotenciados ni limitados

      – Excelentes niveles de eficiencia: Calefacción: A++/A++; ACS: A

      – Gas refrigerante R32, más eficiente y más ecológico

      – Temperatura de impulsión hasta 68ºC

  • Zubadan
    • zudaban



      zudabanPara trabajar en las condiciones más extremas. Pueden ofrecer calefacción con temperaturas de hasta -28°C. El diseño especial de su compresor con tecnología flash-injection permite mantener el régimen de trabajo, consiguiendo dar el 100% de la capacidad hasta -15°C. Otro aspecto en el que Zubadan destaca es en los desescarches ultra-rápidos, pudiendo fundir todo el hielo de la unidad exterior en menos de 3 minutos, siendo ideal también para zonas con alta humedad relativa.

      – Calefacción a temperaturas extremas: Rango de trabajo hasta -30ºC en modo calor/ACS

      – NO FLOJEA a bajas temperaturas: 100% de capacidad hasta los -15°C

      – Desescarches ultra-rápidos: En menos de 3 minutos

      – Gas refrigerante R32, más eficiente y más ecológico

      – Temperatura de impulsión hasta 70ºC

  • 100% hidráulicas
    • hidráulicos



      tecnología hidráulicaLos sistemas Ecodan 100% Hidráulicos le facilitan el acceso a la instalación de calefacción aerotérmica sin tener que manipular gases refrigerantes. Los sistemas 100% hidráulicos permiten:

      – Uso de tuberías de plástico entre exterior e interior

      – No manipular gases refrigerantes

      – Mantener los elementos más sensibles del sistema hidrónico (bomba de circulación, filtros, electrónica, etc) en el interior de la vivienda

      – Mayor libertad de ubicación de la máquina exterior

      – No se necesita un acceso frecuente a la misma

  • Sistemas híbridos
    • econdan logo

      híbridoSistemas híbridos: Calefacción,aire acondicionado y ACS

      La gama Ecodan Híbrido ofrece las siguientes prestaciones en un único sistema.

      – Calefacción confortable y eficiente mediante radiadores o suelo radiante (ATW)

      – Producción de agua caliente sanitaria (ACS)

      – Climatización con aire acondicionado en frío o calor (ATA)

  • Especificaciones Técnicas
    • Descargar

      Eco Inverter

      MODELO SUZ-SWM30VA SUZ-SWM40VA SUZ-SWM60VA SUZ-SWM80VA SUZ-SWM100VA
      Tecnología Reversible Eco Inverter Eco Inverter Eco Inverter Eco Inverter Eco Inverter
      Calefacción/Refrigeración kW 3 4 6 8 10
      Clase energética W35 / W55 A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
      Dimensiones Al. x An. X Fo. mm 714 x 800 x 285 714 x 800 x 285 714 x 800 x 285 880 x 840 x 330 880 x 840 x 330
      Peso neto kg 39 39 40 53 53
      Datos eléctricos Corriente máxima A 13,5 13,5 13,5 17,3 17,3
      Rango de funcionamiento Calor °C -25 — +24 -25 — +24 -25 — +24 -25 — +24 -25 — +24
      ACS °C -25 — +35 -25 — +36 -25 — +37 -25 — +38 -25 — +39
      Frío °C +10 — +46 +10 — +46 +10 — +46 +10 — +46 +10 — +46
      Salida de agua máx calor / mín frío °C +60 / +5 +60 / +5 +60 / +5 +60 / +5 +60 / +5
      Ventilador Caudal de aire m³/min 28 28 30,2 46,5 46,5
      Nivel sonoro SPL (Calor/Frío) dB 43/ 45 43/ 46 45 / 47 46 / 47 47 / 47
      PWL (Calor) dB 57 57 60 60 62
      Tuberías frigoríficas Ø Líquido / Gas mm 6,35 (¼”) / 12,7 (½”) 6,35 (¼”) / 12,7 (½”) 6,35 (¼”) / 12,7 (½”) 6,35 (¼”) / 12,7 (½”) 6,35 (¼”) / 12,7 (½”)
      L. máx / Altura máx. m 26 / 26 26 / 26 46 / 30 46 / 30 46 / 30
      Gas refrigerante R32 (GWP 675) Precarga (kg /m) 0,8/ 2 0,8/ 2 0,8/ 2 1,1 / 2 1,1 / 2
      Carga máx (kg /m) 1,3/ 26 1,3/ 26 1,3/ 26 1,7 / 46 1,7 / 46



      Power Inverter

      MODELO Monofásicas PUZ-SWM60VAA PUZ-SWM80VAA PUZ-SWM100VAA PUZ-SWM120VAA PUZ-SWM140VAA
      Trifásicas PUZ-SWM80YAA PUZ-SWM100YAA PUZ-SWM120YAA PUZ-SWM140YAA
      Tecnología Reversible Power Inverter Power Inverter Power Inverter Power Inverter Power Inverter
      Calefacción/Refrigeración kW 6 8 10 12 14
      Clase energética W35 / W55 A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
      Dimensiones Al. x An. X Fo. mm 1040x1050x480 1040x1050x480 1040x1050x480 1040x1050x480 1040x1050x480
      Peso neto kg 104,5 104,5 (113,5) 105,5 (113,5) 112 (124,5) 113,5 (124,5)
      Datos eléctricos Corriente máxima A 13,5 17 (8) 22 (9) 28 (12) 28 (12)
      Rango de funcionamiento Calor °C -25 — +24 -25 — +24 -25 — +24 -25 — +24 -25 — +24
      ACS °C -25 — +42 -25 — +42 -25 — +42 -25 — +42 -25 — +42
      Frío °C 10 — +52 10 — +52 10 — +52 10 — +52 10 — +52
      Salida de agua máx calor / mín frío °C +60 / 5 +60 / 5 +60 / 5 +60 / 5 +60 / 5
      Ventilador Caudal de aire m³/min 58 58 62 60 60
      Nivel sonoro SPL (Calor/Frío) dB 40 / 45 41 / 46 44 / 47 45 / 48 46 / 49
      PWL (Calor) dB 54 54 58 58 58
      Tuberías frigoríficas Ø Líquido / Gas mm 6,35 (¼”) / 15,88 (5/8″) 6,35 (¼”) / 15,88 (5/8″) 6,35 (¼”) / 15,88 (5/8″) 6,35 (¼”) / 15,88 (5/8″) 6,35 (¼”) /15,88 (5/8″)
      L. máx / Altura máx. m 50 / 30 50 / 30 50 / 30 50 / 30 50 / 30
      Gas refrigerante R32 (GWP 675) Precarga (kg /m) 1,8 / 2 / 1,8 / 2 / 1,8 / 2 / 1,8 / 2 / 1,8 / 2 /
      Carga máx (kg /m) 2,4 / 50 / 2,4 / 50 / 2,4 / 50 / 2,4 / 50 / 2,4 / 50 /



      Zubadan

      MODELO Monofásicas PUZ-SHWM60VAA PUZ-SHWM80VAA PUZ-SHWM100VAA PUZ-SHWM120VAA PUZ-SHWM140VAA
      Trifásicas PUZ-SHWM80YAA PUZ-SHWM100YAA PUZ-SHWM120YAA PUZ-SHWM140YAA
      Tecnología Reversible Zubadan Zubadan Zubadan Zubadan Zubadan
      Calefacción/Refrigeración kW 6 8 10 12 14
      Clase energética W35 / W55 A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++ A+++ / A++
      Dimensiones Al. x An. X Fo. mm 1040x1050x480 1040x1050x480 1040x1050x480 1040x1050x480 1040x1050x480
      Peso neto kg 106 106 (115) 106,5 (115) 113,5 (125,5) 114,5 (126)
      Datos eléctricos Corriente máxima A 13,5 17 (8) 22 (9) 28 (12) 28 (12)
      Rango de funcionamiento Calor °C -30 — +24 -30 — +24 -30 — +24 -30 — +24 -30 — +24
      ACS °C -30 — +42 -30 — +42 -30 — +42 -30 — +42 -30 — +42
      Frío °C 10 — +52 10 — +52 10 — +52 10 — +52 10 — +52
      Salida de agua máx calor / mín frío °C
      Ventilador Caudal de aire m³/min 58 58 62 60 60
      Nivel sonoro SPL (Calor/Frío) dB 40 / 45 41 / 46 44 / 47 45 / 48 46 / 49
      PWL (Calor) dB 54 54 58 58 58
      Tuberías frigoríficas Ø Líquido / Gas mm 6,35 (¼”) / 15,88 (5/8″) 6,35 (¼”) / 15,88 (5/8″) 6,35 (¼”) / 15,88 (5/8″) 6,35 (¼”) / 15,88 (5/8″) 6,35 (¼”) /15,88 (5/8″)
      L. máx / Altura máx. m 50 / 30 50 / 30 50 / 30 50 / 30 50 / 30
      Gas refrigerante R32 (GWP 675) Precarga (kg /m) 1,8 / 2 / 1,8 / 2 / 1,8 / 2 / 1,8 / 2 / 1,8 / 2 /
      Carga máx (kg /m) 2,4 / 50 / 2,4 / 50 / 2,4 / 50 / 2,4 / 50 / 2,4 / 50 /
