Características

Serie Pro

La Serie PRO ha sido diseñada para ofrecer la solución inverter más competitiva cubriendo las necesidades mínimas del mercado.

Con el mismo diseño compacto de su modelo superior Standard Inverter y manteniendo casi todas sus prestaciones, es la solución más competitiva para todo tipo de aplicaciones residenciales y comerciales.

Disponible en tensiones monofásica (71/100/125/140) y trifásica (100/125/140), solo para equipos split 1×1.

Serie Standard Inverter

La gama Standard Inverter, proporciona una amplia gama de producto para satisfacer todas las necesidades. Además, conserva el ahorro energético de la tecnología inverter, alcanzando rangos mínimos de A en modo calefacción. El diseño compacto y ligero de sus unidades, y las máximas distancias frigoríficas de hasta 50m (modelos 100/125/140), permiten una fácil instalación.

Serie Power Inverter

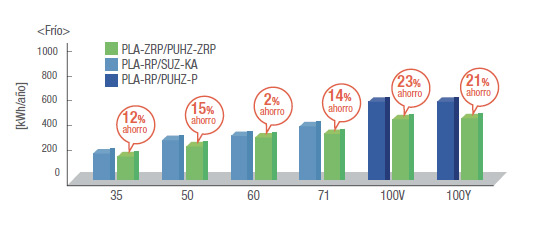

La serie Power Inverter está diseñada para obtener unos altos índices de eficiencia energética estacional, gracias al nuevo diseño del compresor y al uso de las últimas tecnologías de ahorro energético, alcanzando altos índices de A+ o A++, tanto en refrigeración como en calefacción en la mayoría de las categorías.

Máxima longitud de tubería: La serie Power Inverter permite alcanzar hasta 100m de distancia (modelos 100/125/140), que junto a los 30m de distancia vertical permite una fácil instalación.

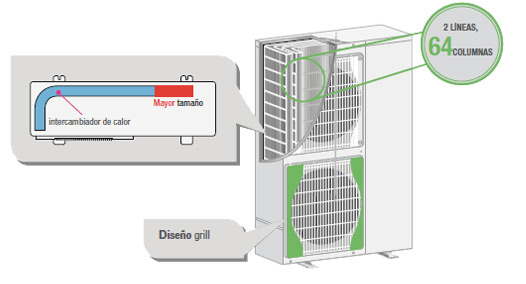

Mejores prestaciones (ZRP(ZM)100/125/140): Las nuevas exteriores (modelos 100/125/140) disponen de una mejor eficiencia energética, de media +5%, que su versión anterior. Además, también se ha reducido ligeramente su peso y son compatibles con la función “Dual Set Point”. Estos resultados son gracias al intercambiador de alta eficiencia exclusivo de Mitsubishi Electric. El secreto está en la reducción del diámetro de tubería de 9.52 a 7.94 mm, permitiendo aumentar las columnas de la batería de 52 a 64, que junto a una mayor superficie del intercambiador de calor, se consigue un proceso de intercambio de calor más eficiente

Ventilador de alta eficiencia y nueva rejilla: La forma del ventilador y la rejilla de la unidad exterior han sido rediseñados, para obtener un aumento de propulsión de aire y un intercambio de calor más eficiente con el mismo nivel sonoro de funcionamiento.

Compresor “Twin Rotary” (PUHZ-ZRP35/50/60/71): Los eficientes compresores rotativos de tecnología Mitsubishi Electric permiten reducir significativamente el consumo anual de energía, comparado con compresores convencionales.
Compresor “DC Scroll” (PUHZ-ZRP(ZM) 100/125/140): Este nuevo compresor está optimizado para funcionamiento a carga parcial con una reducción en la pérdida de presión de refrigerante, obteniendo un menor consumo de energía anual.

Serie Zubadan

La serie Zubadan incorpora la tecnología “Flash Injection” original de Mitsubishi Electric, que mejora aún más la capacidad calorífica y el rendimiento del sistema en regiones frías.
En consecuencia, la tecnología inverter de máximo rendimiento.

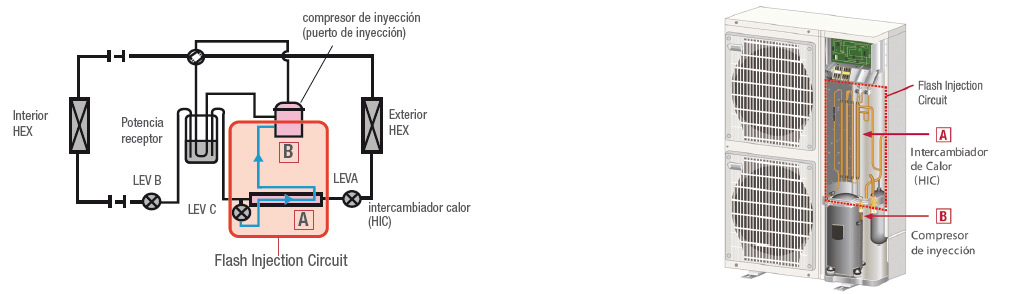

Tecnología “Flash Injection”: Esta tecnología exclusiva de Mitsubishi Electric se compone de un circuito de derivación y un intercambiador de calor (HIC). El “Flash Injection” añade refrigerante para mantener el volumen de circulación de refrigerante y la carga de funcionamiento del compresor. Este proceso permite asegurar la capacidad y un excelente rendimiento en modo calefacción incluso con temperaturas exteriores extremadamente bajas

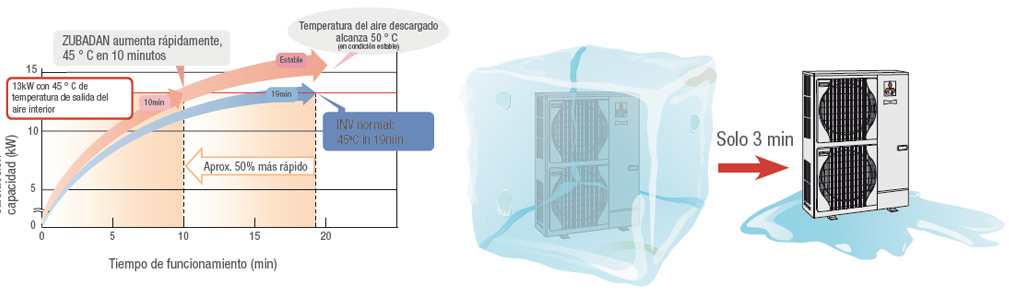

Mejor rendimiento en calefacción: La tecnología “Flash Injection” permite un rendimiento muy alto en modo calefacción, manteniendo el 100% de capacidad hasta temperaturas exteriores de -15ºC y garantizando el rango de operación en modo calefacción hasta -25ºC. Es la solución perfecta para climatizar en las regiones más frías.
Mayor confort: Gracias a la novedosa tecnología “Flash Injection” de Zubadan, la temperatura de confort deseada se consigue en la mitad de tiempo que una inverter convencional. Además, el nuevo proceso de desescarche ha sido optimizado reduciendo su frecuencia y duración a sólo 3 minutos, lo que contribuye al incremento de confort.

Serie S

Su flexibilidad, dimensiones compactas y facilidad de instalación, ofrecen el máximo confort de la tecnología inverter en el mínimo espacio.

Tecnologías unidades exteriores

Máxima fiabilidad en cualquier instalación

La Gama destinada a aplicaciones comercial de Mitsubishi Electric, ha sido diseñada para ofrecer los sistemas de climatización más flexibles y avanzados del mercado.

El numeroso abanico de unidades interiores junto a las múltiples tecnologías de exteriores disponibles en R32, proporciona la solución más eficaz para cubrir todas las necesidades, ofreciendo las máximas prestaciones con los mejores rangos de eficiencia energética.

– Serie Pro solución óptima a las necesidades actuales con el precio más competitivo.
– Serie Standard, combina las mejores prestaciones a un precio muy competitivo.
– Power Inverter, la serie más eficiente de su categoría.
– Zubadan, para trabajar en las condiciones más extremas.
– Serie S, Flexible y fácil de instalar, ofrece el máximo confort en el mínimo espacio.

Manual de uso Dónde Comprar

Serie Pro
- La Serie PRO ha sido diseñada para ofrecer la solución inverter más competitiva cubriendo las necesidades mínimas del mercado.

  Con el mismo diseño compacto de su modelo superior Standard Inverter y manteniendo casi todas sus prestaciones, es la solución más competitiva para todo tipo de aplicaciones residenciales y comerciales.

  Disponible en tensiones monofásica (71/100/125/140) y trifásica (100/125/140), solo para equipos split 1×1.
Serie Standard Inverter
- La gama Standard Inverter, proporciona una amplia gama de producto para satisfacer todas las necesidades. Además, conserva el ahorro energético de la tecnología inverter, alcanzando rangos mínimos de A en modo calefacción. El diseño compacto y ligero de sus unidades, y las máximas distancias frigoríficas de hasta 50m (modelos 100/125/140), permiten una fácil instalación.
Serie Power Inverter
- La serie Power Inverter está diseñada para obtener unos altos índices de eficiencia energética estacional, gracias al nuevo diseño del compresor y al uso de las últimas tecnologías de ahorro energético, alcanzando altos índices de A+ o A++, tanto en refrigeración como en calefacción en la mayoría de las categorías.
  - Máxima longitud de tubería: La serie Power Inverter permite alcanzar hasta 100m de distancia (modelos 100/125/140), que junto a los 30m de distancia vertical permite una fácil instalación.
  - Mejores prestaciones (ZRP(ZM)100/125/140): Las nuevas exteriores (modelos 100/125/140) disponen de una mejor eficiencia energética, de media +5%, que su versión anterior. Además, también se ha reducido ligeramente su peso y son compatibles con la función “Dual Set Point”. Estos resultados son gracias al intercambiador de alta eficiencia exclusivo de Mitsubishi Electric. El secreto está en la reducción del diámetro de tubería de 9.52 a 7.94 mm, permitiendo aumentar las columnas de la batería de 52 a 64, que junto a una mayor superficie del intercambiador de calor, se consigue un proceso de intercambio de calor más eficiente
  - Ventilador de alta eficiencia y nueva rejilla: La forma del ventilador y la rejilla de la unidad exterior han sido rediseñados, para obtener un aumento de propulsión de aire y un intercambio de calor más eficiente con el mismo nivel sonoro de funcionamiento.
  - Compresor “Twin Rotary” (PUHZ-ZRP35/50/60/71): Los eficientes compresores rotativos de tecnología Mitsubishi Electric permiten reducir significativamente el consumo anual de energía, comparado con compresores convencionales.
  - Compresor “DC Scroll” (PUHZ-ZRP(ZM) 100/125/140): Este nuevo compresor está optimizado para funcionamiento a carga parcial con una reducción en la pérdida de presión de refrigerante, obteniendo un menor consumo de energía anual.
Serie Zubadan
- La serie Zubadan incorpora la tecnología “Flash Injection” original de Mitsubishi Electric, que mejora aún más la capacidad calorífica y el rendimiento del sistema en regiones frías.
  En consecuencia, la tecnología inverter de máximo rendimiento.
  - Tecnología “Flash Injection”: Esta tecnología exclusiva de Mitsubishi Electric se compone de un circuito de derivación y un intercambiador de calor (HIC). El “Flash Injection” añade refrigerante para mantener el volumen de circulación de refrigerante y la carga de funcionamiento del compresor. Este proceso permite asegurar la capacidad y un excelente rendimiento en modo calefacción incluso con temperaturas exteriores extremadamente bajas
  - Mejor rendimiento en calefacción: La tecnología “Flash Injection” permite un rendimiento muy alto en modo calefacción, manteniendo el 100% de capacidad hasta temperaturas exteriores de -15ºC y garantizando el rango de operación en modo calefacción hasta -25ºC. Es la solución perfecta para climatizar en las regiones más frías.
  - Mayor confort: Gracias a la novedosa tecnología “Flash Injection” de Zubadan, la temperatura de confort deseada se consigue en la mitad de tiempo que una inverter convencional. Además, el nuevo proceso de desescarche ha sido optimizado reduciendo su frecuencia y duración a sólo 3 minutos, lo que contribuye al incremento de confort.
Serie S
- Su flexibilidad, dimensiones compactas y facilidad de instalación, ofrecen el máximo confort de la tecnología inverter en el mínimo espacio.
Funciones
- Refrigerante R32

  Compresor rotativo

  Un funcionamiento más eficiente es realizado gracias al potente par magnético producido por los electroimanes.

  Inverter DC

  Tecnología que permite ajustar el rendimiento del compresor a los cambios de temperatura detectados en el interior de su hogar, obteniendo el rendimiento más eficiente, un notable ahorro energético y excelente confort.

  Control PAM

  El control PAM permite ajustar de forma precisa la potencia entregada al compresor minimizando el contenido de armónicos de la corriente. Gracias a este control es posible obtener la mejor eficiencia eléctrica.

  Nuevo diseño del intercambiador

  Nuevas hendiduras en el intercambiador de calor que incrementa el área de intercambio aumentando su eficiencia.

  Vector wave eco inverter

  Nuevos elementos de control y resinas sintéticas que ajustan la frecuencia del compresor con la onda más eficiente para regular la velocidad del mismo, lo que disminuye el consumo anual de electricidad.

  Motor ventilador DC

  Motor de corriente DC altamente eficiente que dirige el ventilador de la unidad exterior siendo más eficiente que su equivalente en corriente AC.

  Filtro de larga duración

  Mejor y más duradero mantenimiento del filtro gracias a un proceso especial que mejora el efecto del filtro.

  Auto ajuste del ventilador

  La velocidad del aire del ventilador se ajusta automáticamente según necesidades requeridas.

  Sistema de zonificación inteligente

  Posibilidad de conexión (terminal IT) a sistemas de zonificación que permiten climatizar independientemente diferentes estancias mediante una única unidad de conductos, siendo posible el control de cualquier parámetro de la unidad (velocidad, presión, etc) desde el controlador del sistema de zonificación, consiguiendo el máximo confort con el mínimo consumo. Imprescindible instalar el interfaz MAC-397 o MAC-333.

  Velocidades del ventilador

  Número de velocidades a las que puede funcionar el ventilador de la unidad interior. El ejemplo indica que la unidad dispone de 3 velocidades.

  Auto ajuste del ventilador

  La velocidad del aire del ventilador se ajusta automáticamente según necesidades requeridas.

  Auto change over

  Cambio automático del funcionamiento de la unidad entre frío y calor, según la temperatura de la sala.

  Auto arranque

  Después de un fallo eléctrico y al restablecerse la alimentación eléctrica, el sistema de climatización arrancará de forma automática.

  Programador semanal

  Permite programar consignas de funcionamiento para distintas franjas horarias de cada día de la semana.

  Silent operation mode

  Consigue reducir en 3dB el nivel sonoro de la unidad exterior. Sólo modelos PUHZ.

  Rendimiento óptimo

  Ventilador inteligente de la Ud. Exterior que asegura un rendimiento óptimo aún cuando la temperatura exterior es baja.

  Calor a -15º/-20º/-25º

  Es posible hacer funcionar la unidad en modo bomba a -15°C, -20°C o -25°C en función de la unidad.

  Función rotación y back up

  La función rotación permite el funcionamiento alternativo de dos sistemas alargando con ello la vida útil de ambos. La función Back-up permite que en caso de error de uno de los sistemas el otro sistema entre en funcionamiento asegurando con ello la climatización de la sala.

  Arranque en caliente

  El sistema de arranque en caliente garantiza que el aire que sale se halla a una temperatura confortablemente caliente desde el primer momento.

  Adaptador WI-FI

  Posibilidad de conectar el accesorio opcional MAC-557IF para el control del sistema por internet desde el servicio MELCLOUD TM

  Check

  Función autodiagnóstico

  Función autodiagnóstico para comprobar el estado de funcionamiento de la unidad.

  Conexión a M-NET

  Posibilidad de integración con el bus de control M-NET usado en la gama City Multi. Es preciso la utilización del Interface PAC-SF83MA-E.

  Bomba de drenaje

  La bomba de drenaje facilita el desagüe de la unidad interior. Se especifica como incluido u opcional en cada caso.

  Compatibilidad de tuberías

  Posibilidad de adaptarse a las tuberías de una instalación, siendo compatible con la mayoría de preinstalaciones.

  Longitud frigorífica máxima 50 metros

  Es posible alcanzar distancias de hasta 50 metros entre la unidad exterior y la interior.

  Recuperación de refrigerante

  Es posible recolectar todo el refrigerante en la unidad exterior para realizar reparaciones en la unidad interior o para renovarla. Sólo modelos PUHZ.

  Entrada de aire desde abajo

  Es posible configurar la admisión de aire de la unidad para realizarla por la parte inferior.

  Tecnología replace

  Permite reutilizar tuberías existentes en la instalación aportando de esta manera un importante ahorro de instalación.

Especificaciones Técnicas

Descargar

Serie Pro
STANDARD INVERTER
POWER INVERTER

		MGPEZ-71VJA	MGPEZ-100VJA	MGPEZ-100YJA	MGPEZ-125VJA	MGPEZ-125YJA	MGPEZ-140VJA	MGPEZ-140YJA
Unidad interior		PEAD-SM71JA	PEAD-SM100JA	PEAD-SM100JA	PEAD-SM125JA	PEAD-SM125JA	PEAD-SM140JA	PEAD-SM140JA
Unidad exterior		SUZ-SM71VA	PUZ-SM100VKA	PUZ-SM100YKA	PUZ-SM125VKA	PUZ-SM125YKA	PUZ-SM140VKA	PUZ-SM140YKA
Capacidad – Frío Nominal (Mín-Máx)	kW	7,1 (2,2-8,1)	9,5 (4,0-10,6)	9,5 (4,0-10,6)	12,1 (6,0-13,0)	12,1 (6,0-13,0)	13,4 (6,1-14,1)	13,4 (6,1-14,1)
Capacidad – Calor Nominal (Mín-Máx)	kW	8,0 (2,0-10,2)	11,2 (2,8-12,5)	11,2 (2,8-12,5)	13,5 (4,1-15,0)	13,5 (4,1-15,0)	15,0 (4,2-15,8)	15,0 (4,2-15,8)
Consumo Nominal – Frío	kW	2,08	2,95	2,95	4,17	4,17	4,96	4,96
Consumo Nominal – Calor	kW	2,21	3,02	3,02	3,85	3,85	4,28	4,28
Consumo eléctrico anual – Frío	kWh/año	451	626	626	–	–	–	–
Consumo eléctrico anual – calor	kWh/año	2080	2865	2865	–	–	–	–
Coeficiente energético – EER / COP		3,41 / 3,61	3,21 / 3,70	3,21 / 3,70	2,90 / 3,50	2,90 / 3,50	2,70 / 3,50	2,70 / 3,50
Coeficiente energético – SEER (Etiqueta)		5,5 (A)	5,3 (A)	5,3 (A)	2,106	2,106	2,101	2,101
Coeficiente energético – SCOP (Etiqueta)*		3,8 (A)	3,8 (A)	3,8 (A)	1,501	1,501	1,502	1,502
Unidad Interior – Caudal de aire (B/M/A)	m³/min	17,5 / 21,0 / 25,0	24,0 / 29,0 / 34,0	24,0 / 29,0 / 34,0	29,5 / 35,5 / 42,0	29,5 / 35,5 / 42,0	32,0 / 39,0 / 46,0	32,0 / 39,0 / 46,0
Unidad Interior – Presión Estática		35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150
Unidad Interior – Nivel sonoro (B/M/A)	dB(A)	26 / 30 / 34	29 / 34 / 38	29 / 34 / 38	33 / 36 / 40	33 / 36 / 40	34 / 38 / 43	34 / 38 / 43
Unidad Interior – Potencia sonora	dB(A)	57	62	62	66	66	67	67
Unidad Interior – Dimensiones al x an x fon	mm	250 x 1.100 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.600 x 732	250 x 1.600 x 732
Unidad Interior – Peso	kg	33	39	39	40	40	44	44
Unidad Exterior – Caudal de aire	m³/min	50,1	79	79	86	86	86	86
Unidad Exterior – Nivel sonoro	dB(A)	49	51	51	54	54	55	55
Unidad Exterior – Potencia sonora	dB(A)	66	70	70	72	72	73	73
Unidad Exterior – Dimensiones al x an x fon	mm	880 x 840 x 330	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)
Unidad Exterior – Peso	kg	55	76	78	84	85	84	85
Unidad Exterior – Refrigerante R32	Pre-carga kg / PCA / TCO2 eq	1,45 / 675 / 0,98	3,10 / 675 / 2,09	3,10 / 675 / 2,09	3,60 / 675 / 2,43	3,60 / 675 / 2,43	3,60 / 675 / 2,43	3,60 / 675 / 2,43
Tensión/Fases – Intensidad Máxima	V/F – A	230/1 – 16,8	230/1 – 22,7	400/3 – 14,2	230/1 – 29,3	400/3 – 14,3	230/1 – 32,8	400/3 – 14,3
Diám. tuberías líquido/gas	mm	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88
Long. Máx. tubería vert/total	m	30 / 30	30 / 30	30 / 30	30 / 40	30 / 40	30 / 40	30 / 40
Rango de operación – Tª exterior para refrigeración	ºC	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46
Rango de operación – Tª exterior para calefacción	ºC	-10 ~ +24	-15 ~ +21	-15 ~ +21	-15 ~ +21	-15 ~ +21	-15 ~ +21	-15 ~ +21

		MSPEZ-35VJA	MSPEZ-50VJA	MSPEZ-60VJA	MSPEZ-71VJA	MSPEZ-100VJA	MSPEZ-100YJA	MSPEZ-125VJA	MSPEZ-125YJA	MSPEZ-140VJA	MSPEZ-140YJA
Unidad interior		PEAD-M35JA	PEAD-M50JA	PEAD-M60JA	PEAD-M71JA	PEAD-M100JA	PEAD-M100JA	PEAD-M125JA	PEAD-M125JA	PEAD-M140JA	PEAD-M140JA
Unidad exterior		SUZ-M35VA	SUZ-M50VA	SUZ-M60VA	SUZ-M71VA	PUZ-M100VKA	PUZ-M100YKA	PUZ-M125VKA	PUZ-M125YKA	PUZ-M140VKA	PUZ-M140YKA
Capacidad – Frío Nominal (Mín-Máx)	kW	3,6 (0,8-3,9)	5,0 (1,7-5,6)	6,1 (1,6-6,3)	7,1 (2,2-8,1)	9,5 (4,0-10,6)	9,5 (4,0-10,6)	12,1 (6,0-13,0)	12,1 (6,0-13,0)	13,4 (6,1-14,1)	13,4 (6,1-14,1)
Capacidad – Calor Nominal (Mín-Máx)	kW	4,1 (1,1-5,0)	6,0 (1,5-7,2)	7,0 (1,6-8,0)	8,0 (2,0-10,2)	11,2 (2,8-12,5)	11,2 (2,8-12,5)	13,5 (4,1-15,0)	13,5 (4,1-15,0)	15,0 (4,2-15,8)	15,0 (4,2-15,8)
Consumo Nominal – Frío	kW	0,92	1,35	1,69	2,02	2,87	2,87	4,01	4,01	4,76	4,76
Consumo Nominal – Calor	kW	1,02	1,46	1,84	2,15	2,94	2,94	3,73	3,73	4,15	4,15
Consumo eléctrico anual – Frío	kWh/año	217	287	353	428	613	613	–	–	–	–
Consumo eléctrico anual – calor	kWh/año	931	1430	1594	2080	2795	2795	–	–	–	–
Coeficiente energético – EER / COP		3,90 / 4,00	3,70 / 4,10	3,60 / 3,80	3,50 / 3,71	3,30 / 3,80	3,30 / 3,80	3,01 / 3,61	3,01 / 3,61	2,81 / 3,61	2,81 / 3,61
Coeficiente energético – SEER (Etiqueta)		5,8 (A+)	6,1 (A++)	6,0 (A+)	5,8 (A+)	5,4 (A)	5,4 (A)	1,928	1,928	1,917	1,917
Coeficiente energético – SCOP (Etiqueta)*		3,9 (A)	4,2 (A+)	4 (A+)	3,9 (A)	4,0 (A+)	4,0 (A+)	1,506	1,506	1,463	1,463
Unidad Interior – Caudal de aire (B/M/A)	m³/min	10,0 / 12,0 / 14,0	12,0 / 14,5 / 17,0	14,5 / 18,0 / 21,0	17,5 / 21,0 / 25,0	24,0 / 29,0 / 34,0	24,0 / 29,0 / 34,0	29,5 / 35,5 / 42,0	29,5 / 35,5 / 42,0	32,0 / 39,0 / 46,0	32,0 / 39,0 / 46,0
Unidad Interior – Presión Estática		35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150
Unidad Interior – Nivel sonoro (B/M/A)	dB(A)	23 / 27 / 30	26 / 31 / 35	25 / 29 / 33	26 / 30 / 34	29 / 34 / 38	29 / 34 / 38	33 / 36 / 40	33 / 36 / 40	34 / 38 / 43	34 / 38 / 43
Unidad Interior – Potencia sonora	dB(A)	54	59	55	58	62	62	66	66	67	67
Unidad Interior – Dimensiones al x an x fon	mm	250 x 900 x 732	250 x 900 x 732	250 x 1.100 x 732	250 x 1.100 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.600 x 732	250 x 1.600 x 732
Unidad Interior – Peso	kg	26	27	30	30	39	39	40	40	44	44
Unidad Exterior – Caudal de aire	m³/min	34,3	45,8	50,1	50,1	79	79	86	86	86	86
Unidad Exterior – Nivel sonoro	dB(A)	48	48	49	49	51	51	54	54	55	55
Unidad Exterior – Potencia sonora	dB(A)	59	64	65	66	70	70	72	72	73	73
Unidad Exterior – Dimensiones al x an x fon	mm	550 x 800 x 285	714 x 800 x 285	880 x 840 x 330	880 x 840 x 330	981 x 1.050 x 330	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)	981 x 1.050 x 330 (+40)
Unidad Exterior – Peso	kg	35	41	54	55	76	78	84	85	84	85
Unidad Exterior – Refrigerante R32	Pre-carga kg / PCA / TCO2 eq	0,90 / 675 / 0,61	1,20 / 675 / 0,81	1,25 / 675 / 0,84	1,45 / 675 / 0,98	3,10 / 675 / 2,09	3,10 / 675 / 2,09	3,60 / 675 / 2,43	3,60 / 675 / 2,43	3,60 / 675 / 2,43	3,60 / 675 / 2,43
Tensión/Fases – Intensidad Máxima	V/F – A	230/1 – 9,6	230/1 – 14,9	230/1 – 16,4	230/1 – 16,8	230/1 – 22,7	400/3 – 14,2	230/1 – 29,3	400/3 – 14,3	230/1 – 32,8	400/3 – 14,3
Diám. tuberías líquido/gas	mm	6,35 / 9,52	6,35 / 12,7	6,35 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88
Long. Máx. tubería vert/total	m	12 / 20	30 / 30	30 / 30	30 / 30	30 / 55	30 / 55	30 / 65	30 / 65	30 / 65	30 / 65
Rango de operación – Tª exterior para refrigeración	ºC	-10 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46
Rango de operación – Tª exterior para calefacción	ºC	-10 ~ +24	-10 ~ +24	-10 ~ +24	-10 ~ +24	-15 ~ +21	-15 ~ +21	-15 ~ +21	-15 ~ +21	-15 ~ +21	-15 ~ +21

		MPEZ-35VJA	MPEZ-50VJA	MPEZ-60VJA	MPEZ-71VJA	MPEZ-100VJA	MPEZ-100YJA	MPEZ-125VJA	MPEZ-125YJA	MPEZ-140VJA	MPEZ-140YJA
Unidad interior		PEAD-M35JA	PEAD-M50JA	PEAD-M60JA	PEAD-M71JA	PEAD-M100JA	PEAD-M100JA	PEAD-M125JA	PEAD-M125JA	PEAD-M140JA	PEAD-M140JA
Unidad exterior		PUZ-ZM35VKA	PUZ-ZM50VKA	PUZ-ZM60VHA	PUZ-ZM71VHA	PUZ-ZM100VKA	PUZ-ZM100YKA	PUZ-ZM125VKA	PUZ-ZM125YKA	PUZ-ZM140VKA	PUZ-ZM140YKA
Capacidad – Frío Nominal (Mín-Máx)	kW	3,6 (1,6-4,5)	5,0 (2,3-5,6)	6,1 (2,7-6,7)	7,1 (3,3-8,1)	9,5 (4,9-11,4)	9,5 (4,9-11,4)	12,5 (5,5-14,0)	12,5 (5,5-14,0)	13,4 (6,2-15,3)	13,4 (6,2-15,3)
Capacidad – Calor Nominal (Mín-Máx)	kW	4,1 (1,6-5,2)	6,0 (2,5-7,3)	7,0 (2,8-8,2)	8,0 (3,5-10,2)	11,2 (4,5-14,0)	11,2 (4,5-14,0)	14,0 (5,0-16,0)	14,0 (5,0-16,0)	16,0 (5,7-18,0)	16,0 (5,7-18,0)
Consumo Nominal – Frío	kW	0,837	1,201	1,509	1,858	2,272	2,272	3,333	3,333	3,631	3,631
Consumo Nominal – Calor	kW	0,917	1,312	1,616	1,932	2,598	2,598	3,349	3,349	3,97	3,97
Consumo eléctrico anual – Frío	kWh/año	217	282	350	428	534	543	754	765	823	833
Consumo eléctrico anual – calor	kWh/año	858	1237	1540	1751	2666	2666	3335	3335	3701	3701
Coeficiente energético – EER / COP		4,3 / 4,47	4,16 / 4,57	4,04 / 4,33	3,82 / 4,14	4,18 / 4,31	4,18 / 4,31	3,75 / 4,18	3,75 / 4,18	3,69 / 4,03	3,69 / 4,03
Coeficiente energético – SEER (Etiqueta)		5,8 (A+)	6,2 (A++)	6,1 (A++)	5,8 (A+)	6,2 (A++)	6,1 (A++)	2,358	2,345	2,311	2,299
Coeficiente energético – SCOP (Etiqueta)*		3,9 (A)	4,3 (A+)	4 (A+)	3,9 (A)	4,1 (A+)	4,1 (A+)	1,532	1,532	1,574	1,574
Unidad Interior – Caudal de aire (B/M/A)	m³/min	10,0 / 12,0 / 14,0	12,0 / 14,5 / 17,0	14,5 / 18,0 / 21,0	17,5 / 21,0 / 25,0	24,0 / 29,0 / 34,0	24,0 / 29,0 / 34,0	29,5 / 35,5 / 42,0	29,5 / 35,5 / 42,0	32,0 / 39,0 / 46,0	32,0 / 39,0 / 46,0
Unidad Interior – Presión Estática		35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150	35 / 50 / 70 / 100 / 150
Unidad Interior – Nivel sonoro (B/M/A)	dB(A)	23 / 27 / 30	26 / 31 / 35	25 / 29 / 33	26 / 30 / 34	29 / 34 / 38	29 / 34 / 38	33 / 36 / 40	33 / 36 / 40	34 / 38 / 42	34 / 38 / 42
Unidad Interior – Potencia sonora	dB(A)	52	57	55	58	61	61	66	66	66	66
Unidad Interior – Dimensiones al x an x fon	mm	250 x 900 x 732	250 x 900 x 732	250 x 1.100 x 732	250 x 1.100 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.400 x 732	250 x 1.600 x 732	250 x 1.600 x 732
Unidad Interior – Peso	kg	26	28	33	33	41	41	43	43	47	47
Unidad Exterior – Caudal de aire	m³/min	45	45	55	55	110	110	120	120	120	120
Unidad Exterior – Nivel sonoro	dB(A)	44	44	47	47	49	49	50	50	50	50
Unidad Exterior – Potencia sonora	dB(A)	65	65	67	67	69	69	70	70	70	70
Unidad Exterior – Dimensiones al x an x fon	mm	630 x 809 x 300	630 x 809 x 300	943 x 950 x 330(+25)	943 x 950 x 330(+25)	1.338 x 1.050 x 330(+40)	1.338 x 1.050 x 330(+40)	1.338 x 1.050 x 330(+40)	1.338 x 1.050 x 330(+40)	1.338 x 1.050 x 330(+40)	1.338 x 1.050 x 330(+40)
Unidad Exterior – Peso	kg	46	46	70	70	116	123	116	125	118	131
Unidad Exterior – Refrigerante R32	Pre-carga kg / PCA / TCO2 eq	2 / 675 / 1,35	2 / 675 / 1,35	2,8 / 675 / 1,89	2,8 / 675 / 1,89	4 / 675 / 2,7	4 / 675 / 2,7	4 / 675 / 2,7	4 / 675 / 2,7	4 / 675 / 2,7	4 / 675 / 2,7
Tensión/Fases – Intensidad Máxima	V/F – A	230/1 – 14,1	230/1 – 14,4	230/1 – 20,6	230/1 – 21	230/1 – 29,2	400/3 – 10,7	230/1 – 29,3	400/3 – 12,3	230/1 – 30,8	400/3 – 15,8
Diám. tuberías líquido/gas	mm	6,35 / 12,7	6,35 / 12,7	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88	9,52 / 15,88
Long. Máx. tubería vert/total	m	30 / 50	30 / 50	30 / 55	30 / 55	30 / 100	30 / 100	30 / 100	30 / 100	30 / 100	30 / 100
Rango de operación – Tª exterior para refrigeración	ºC	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46	-15 ~ +46
Rango de operación – Tª exterior para calefacción	ºC	-11 ~ +21	-11 ~ +21	-20 ~ +21	-20 ~ +21	-20 ~ +21	-20 ~ +21	-20 ~ +21	-20 ~ +21	-20 ~ +21	-20 ~ +21

¿Quieres más información sobre nuestros equipos?

Nombre *

Apellidos *

Email *

Provincia *

MITSUBISHI ELECTRIC EUROPE, B.V., Sucursal en España, (en adelante "Mitsubishi Electric") es la responsable del tratamiento de sus datos para gestionar su solicitud acerca de los productos y/o servicios de Mitsubishi Electric. Puede ejercer sus derechos de protección de datos como se describe en la Política de Privacidad.

Tecnologías unidades exteriores

Máxima fiabilidad en cualquier instalación

Características

Serie Pro

Serie Standard Inverter

Serie Power Inverter

Serie Zubadan

Serie S

Funciones

Refrigerante R32

Compresor rotativo

Inverter DC

Control PAM

Nuevo diseño del intercambiador

Vector wave eco inverter

Motor ventilador DC

Filtro de larga duración

Auto ajuste del ventilador

Sistema de zonificación inteligente

Velocidades del ventilador

Auto ajuste del ventilador

Auto change over

Auto arranque

Programador semanal

Silent operation mode

Rendimiento óptimo

Calor a -15º/-20º/-25º

Función rotación y back up

Arranque en caliente

Adaptador WI-FI

Check

Función autodiagnóstico

Conexión a M-NET

Bomba de drenaje

Compatibilidad de tuberías

Longitud frigorífica máxima 50 metros

Recuperación de refrigerante

Entrada de aire desde abajo

Tecnología replace

Especificaciones

Tecnologías unidades exteriores

Máxima fiabilidad en cualquier instalación

Refrigerante R32

Compresor rotativo

Inverter DC

Control PAM

Nuevo diseño del intercambiador

Vector wave eco inverter

Motor ventilador DC

Filtro de larga duración

Auto ajuste del ventilador

Sistema de zonificación inteligente

Velocidades del ventilador

Auto ajuste del ventilador

Auto change over

Auto arranque

Programador semanal

Silent operation mode

Rendimiento óptimo

Calor a -15º/-20º/-25º

Función rotación y back up

Arranque en caliente

Adaptador WI-FI

Check

Función autodiagnóstico

Conexión a M-NET

Bomba de drenaje

Compatibilidad de tuberías

Longitud frigorífica máxima 50 metros

Recuperación de refrigerante

Entrada de aire desde abajo

Tecnología replace

¿Quieres más información sobre nuestros equipos?

Descargas y soporte

Síguenos

© Mitsubishi Electric Corporation
