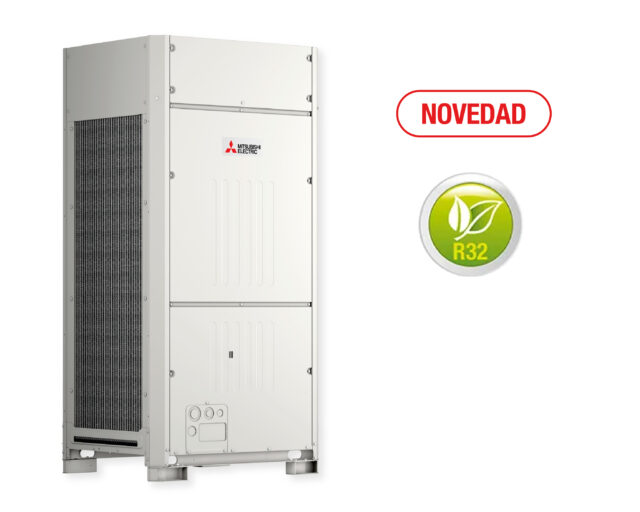

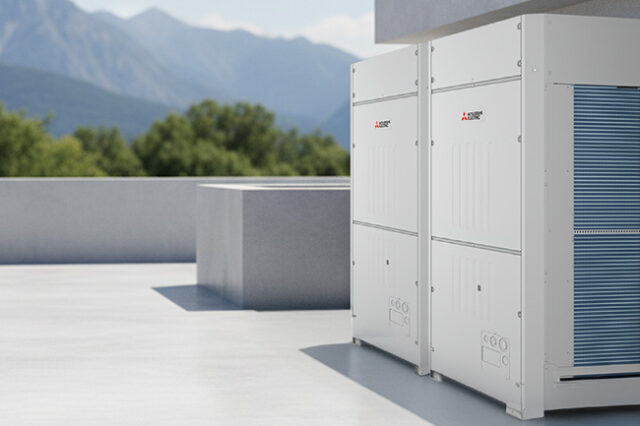

Mitsubishi Electric completa su gama City Multi VRF en R32, ofreciendo ahora capacidades de sistema de 22 a 113 kW, tanto en tecnología bomba de calor como con recuperación de calor. Esta nueva serie destaca por su diseño modular compacto, la más alta eficiencia energética, flexibilidad de diseño, bajo nivel sonoro y cumplimiento total con la normativa vigente, incluyendo todas las medidas de seguridad requeridas.
Una de las principales innovaciones es la serie de Alta Eficiencia con tecnología VFT (Vertical Flat Tube), una tecnología única y patentada por Mitsubishi Electric que incorpora un innovador intercambiador de calor de tubo plano de aluminio con flujo de refrigerante vertical, a diferencia del convencional intercambiador de calor de tubos de cobre con flujo de refrigerante horizontal, que proporciona la más alta eficiencia del mercado (hasta +30% vs generación anterior) gracias a una distribución más optimizada del refrigerante, ahorro de costes y una reducción significativa de las emisiones de carbono durante toda su vida útil.
Mitsubishi Electric siempre a la vanguardia de la tecnología VRF más avanzada del mercado.
La serie de alta eficiencia de CITY MULTI YXM incorpora la tecnología VFT (Vertical Flat Tube), un intercambiador de calor de tubo plano vertical patentado. Esta innovación se ha diseñado para mejorar el rendimiento del sistema y contribuir a una mayor eficiencia energética.
Su funcionamiento se basa en una distribución optimizada del refrigerante. En lugar de trabajar con un flujo convencional, el refrigerante circula en sentido vertical, haciendo que todos los tubos trabajen como evaporador. Esto permite aprovechar mejor el intercambio térmico y mejorar la eficiencia del sistema.

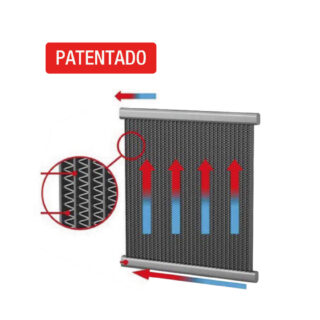

Detalle de la tecnología VFT con flujo vertical del refrigerante
La nueva generación YXM en R32 ofrece la mayor eficiencia energética del mercado gracias a las innovaciones incorporadas en el intercambiador VFT, el ventilador, el compresor y el Controlador BC.
En la serie de alta eficiencia con recuperación de calor, la nueva PURY-EM-YXM de R32 presenta un incremento promedio de eficiencia estacional frente a la actual PURY-EP-YNW de R410A, con mejoras de SEER +25% y SCOP +30%.
Esta mayor eficiencia convierte a la nueva CITY MULTI YXM en una solución preparada para proyectos que buscan optimizar el rendimiento energético del sistema VRF desde la fase de diseño.

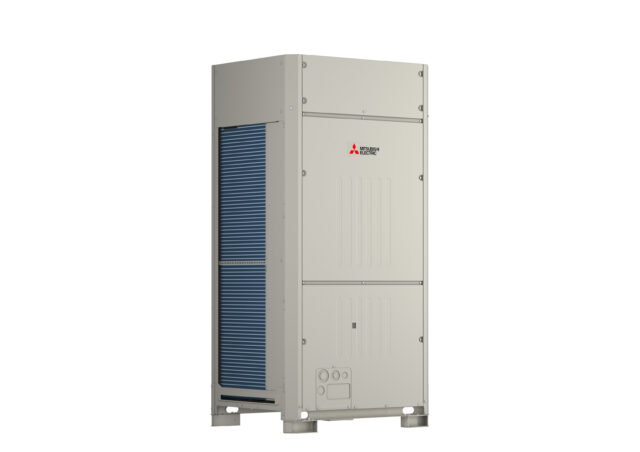

La nueva CITY MULTI YXM en R32 está disponible en dos series: Estándar y Alta Eficiencia, tanto en bomba de calor como en recuperación de calor.
Su gama de módulos compactos cubre capacidades individuales de 22 a 56 kW y permite realizar combinaciones de hasta 113 kW en un único sistema. Esta amplitud de gama facilita la adaptación del sistema a diferentes necesidades de capacidad, manteniendo una solución modular y compacta.
Además, la serie YXM permite trabajar con una única generación VRF en R32 para distintas configuraciones de proyecto, sin perder flexibilidad en el diseño del sistema.
La nueva gama de unidades interiores -MS incorpora sensor de fuga y mantiene todas sus prestaciones. Además, ofrece doble compatibilidad tanto para el nuevo sistema YXM de R32 como para el actual YNW de R410A.
Esta compatibilidad mejora la disponibilidad de una única gama de unidades interiores para sistemas VRF en R32 y R410A.
La nueva CITY MULTI YXM en R32 reduce la carga total del sistema como mínimo en un 10% frente a un sistema equivalente en R410A. Esta reducción se consigue gracias al nuevo chasis YXM y al uso del refrigerante R32.
El R32 tiene un PCA mucho menor que el R410A. Por eso, al combinar una menor carga de refrigerante con el cambio de refrigerante, la nueva generación YXM permite reducir la huella de CO₂ del edificio en aproximadamente un 70%.

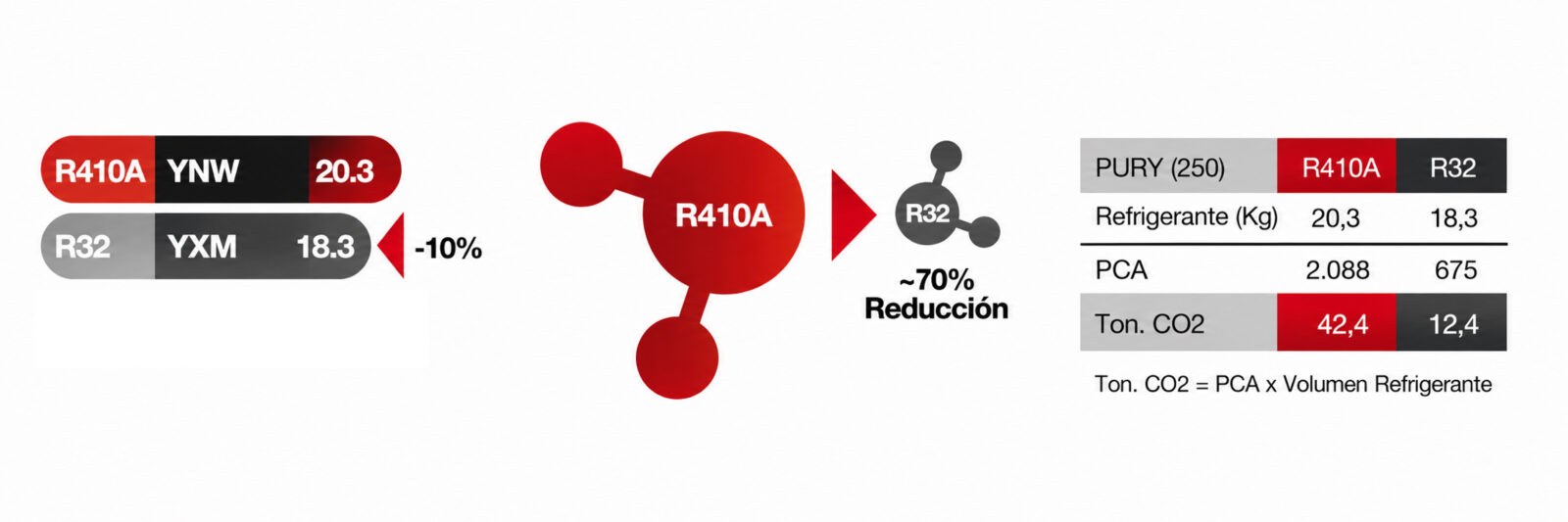

Ejemplo comparativo entre R410A y R32 en un sistema PURY de recuperación de calor de 30 kW

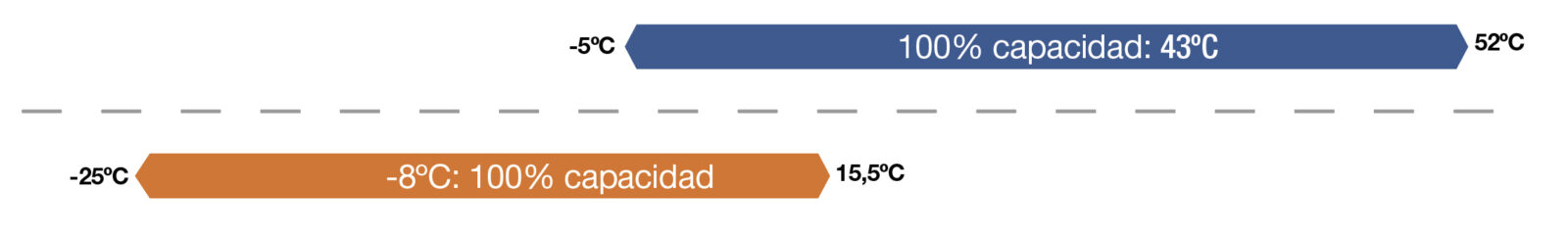

La nueva CITY MULTI YXM amplía su rango de funcionamiento para responder a condiciones exigentes. El sistema alcanza los -25 ºC en modo calefacción y mantiene el funcionamiento con hasta 52 ºC de temperatura exterior en refrigeración.
Además, garantiza el 100% de capacidad en temperaturas ambiente de hasta 43 ºC en refrigeración y hasta -8 ºC en calefacción.

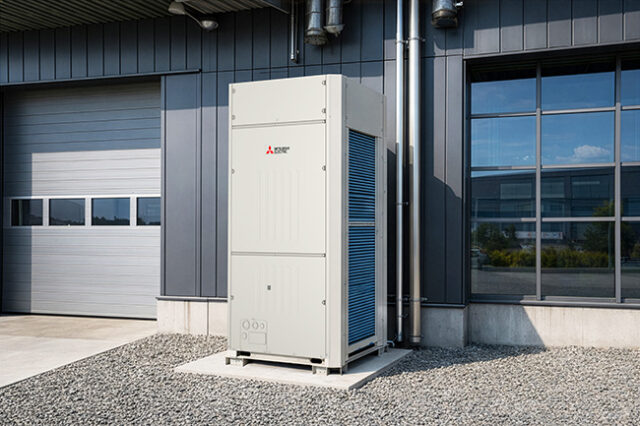

La nueva serie YXM en R32 amplía la flexibilidad de diseño e instalación con un rango de capacidades de hasta 56 kW en módulo individual y hasta 113 kW en combinaciones. Esta estructura modular permite adaptar el sistema a diferentes necesidades de capacidad dentro de un único sistema.
También incorpora una mayor flexibilidad en las distancias frigoríficas, alcanzando una distancia vertical de hasta 113 m sin necesidad de accesorios adicionales. Esta prestación facilita la instalación en edificios donde la diferencia de altura entre unidades puede ser relevante.
A esto se suman la conectividad de unidades interiores hasta el 200% y el direccionamiento con configuración automática, dos prestaciones que simplifican el diseño y la puesta en marcha de la instalación.

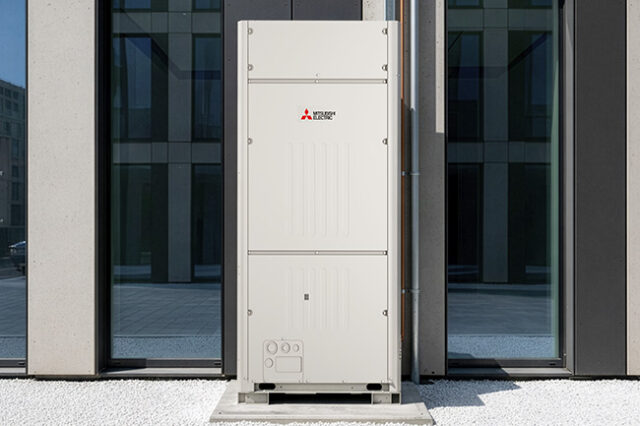

El nuevo chasis de la YXM reduce las dimensiones de la unidad, principalmente en el modelo 500, donde alcanza una reducción del 31% frente a YNW. También se reduce el espacio en planta y el espacio necesario para mantenimiento.
Esta mejora es importante porque permite integrar el sistema con mayor facilidad en proyectos donde el espacio disponible para las unidades exteriores es limitado.
La nueva CITY MULTI YXM en R32 ha sido diseñada para reducir el nivel sonoro y adaptarse mejor a las necesidades de cada instalación.
Para ello, incorpora un nuevo diseño del ventilador y un nuevo chasis que reducen la resistencia del aire. Esta mejora contribuye a un funcionamiento más silencioso y, al mismo tiempo, favorece una mayor eficiencia del sistema.
Además, la gama permite configurar diferentes patrones de bajo nivel sonoro, con opciones de funcionamiento al 85%, 70%, 60% y 50%. De esta forma, el sistema puede ajustarse según las necesidades acústicas de la instalación.
Una solución VRF pensada para ofrecer eficiencia y un funcionamiento más silencioso.
La nueva CITY MULTI YXM mejora el acceso para mantenimiento gracias a su diseño de intercambiador de calor de 3 lados y al control box ubicado en la parte superior.
Esta configuración permite un mejor acceso a los elementos principales durante las tareas de mantenimiento.
Además, la gama incorpora la función “Inspección del circuito”, incluida entre las prestaciones orientadas al mantenimiento.
En conjunto, la nueva generación YXM mantiene el foco en la eficiencia y la flexibilidad de instalación, incorporando también mejoras específicas para facilitar el acceso de mantenimiento.

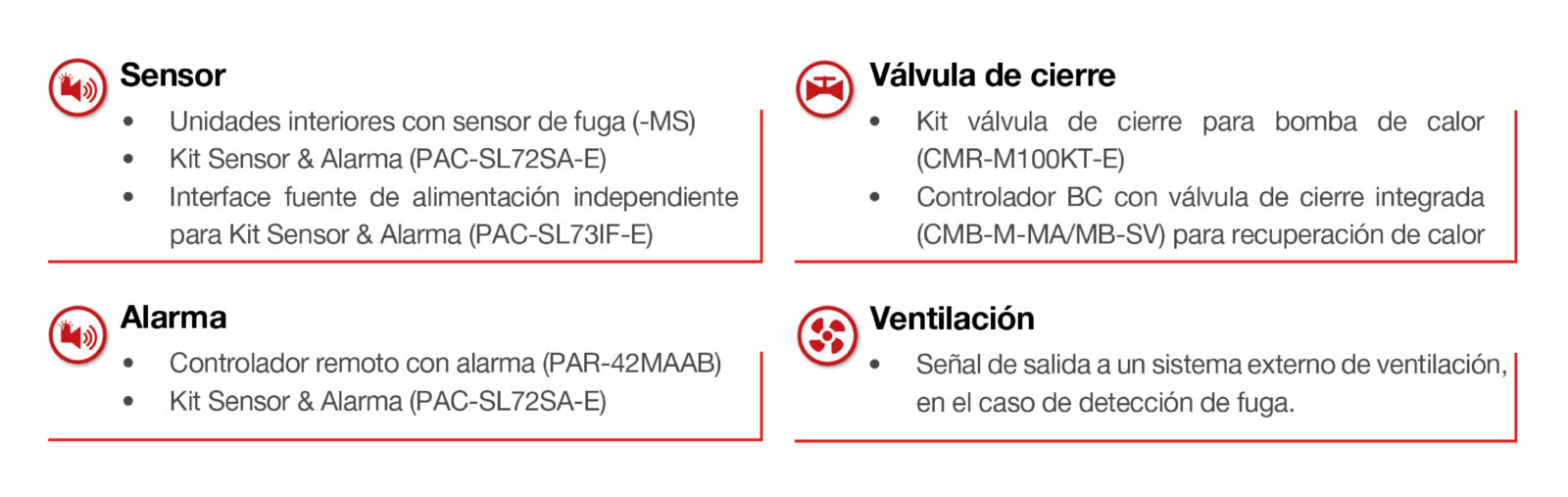

Medidas de seguridad integradas del sistema YXM en R32
| Serie PUHY-EM200~500YXM-A | PUHY-EM200YXM-A | PUHY-EM250YXM-A | PUHY-EM300YXM-A | PUHY-EM350YXM-A | PUHY-EM400YXM-A | PUHY-EM450YXM-A | PUHY-EM500YXM-A | |
|---|---|---|---|---|---|---|---|---|
| Capacidad Nominal | kW | 22,4 / 25 | 28 / 31,5 | 33,5 / 37,5 | 40 / 45 | 45 / 50 | 50 / 56 | 56 / 58 |
| EER / COP / COP*1 | 4,7 / 4,65 / 4,89 | 4,17 / 4,3 / 4,59 | 4,18 / 4,21 / 4,51 | 3,75 / 3,77 / 4,1 | 3,69 / 3,73 / 4,09 | 3,54 / 3,52 / 3,86 | 3,23 / 3,46 / 3,78 | |
| SEER / SCOP (EN14825) | 8,73 / 4,76 | 8,42 / 4,77 | 8,85 / 4,77 | 8,33 / 4,76 | 7,99 / 4,59 | 7,91 / 4,46 | 7,43 / 4,36 | |
| Interiores Conectables | Capacidad Total de la unidad exterior | 50 ~ 130% | 50 ~ 130% | |||||
| Modelo / Cantidad | MS10~MS250 / 1~14 | MS10~MS250 / 1~17 | MS10~MS250 / 1~21 | MS10~MS250 / 1~25 | MS10~MS250 / 1~28 | MS10~MS250 / 1~32 | MS10~MS250 / 1~35 | |
| Alimentación | Fases, V/Hz |
3, 380-400-415V/50Hz | 3, 380-400-415V/50Hz | |||||
| Diámetro Tuberías (líquido/gas) | mm | 9,52/22,2 | 9,52 (12,7 si long >= 90 m)/22,2 | 9,52 (12,7 si long >= 40 m)/22,2 | 12,7/28,58 | 12,7/28,58 | 15,88/28,58 | 15,88/28,58 |
| Nivel Sonoro (refrigeración/calefacción) | dB(A) | 56,0/57,5 | 56,0/58,0 | 60,5/62,0 | 57,5/62,0 | 61,0/64,0 | 62,5/68,0 | 67,0/68,5 |
| Potencia sonora (refrigeración/calefacción) | dB(A) | 75,0/78,0 | 78,0/79,0 | 80,0/83,0 | 78,0/82,0 | 82,0/86,0 | 83,0/89,0 | 87,0/91,0 |
| Ventilador – Caudal de aire | m³/min | 170 | 170 | 200 | 250 | 310 | 315 | 315 |
| Refrigerante R32 | Pre-carga Kg / PCA / TCO₂eq | 5,3 / 675 / 3,57 | 5,3 / 675 / 3,57 | 5,3 / 675 / 3,57 | 6,3 / 675 / 4,25 | 6,3 / 675 / 4,25 | 6,3 / 675 / 4,25 | 6,3 / 675 / 4,25 |
| Dimensiones (Ancho x Alto x Fondo) | mm | 910 x 1.858 x 740 | 1.207 x 1.858 x 740 | |||||
| Peso | Kg | 270 | 270 | 271 | 310 | 315 | 315 | 315 |
| Rango de operación (refrigeración/calefacción) | °C | -5 ~ +52Ts / -25 ~ +15,5Th |
-5 ~ +52Ts / -25 ~ +15,5Th |
|||||
| Serie PUHY-M200~500YXM-A | PUHY-M200YXM-A | PUHY-M250YXM-A | PUHY-M300YXM-A | PUHY-M350YXM-A | PUHY-M400YXM-A | PUHY-M450YXM-A | PUHY-M500YXM-A | |
|---|---|---|---|---|---|---|---|---|
| Capacidad Nominal – Refrig. / Calef. (Nom. Máx) | kW | 22,4 / 25 | 28 / 31,5 | 33,5 / 37,5 | 40 / 45 | 45 / 50 | 50 / 56 | 56 / 58 |
| Eficiencia Energética – EER / COP / COP*1 | 4,09 / 4,56 / 4,81 | 3,64 / 4,21 / 4,50 | 3,62 / 4,08 / 4,41 | 3,49 / 3,69 / 4,09 | 3,45 / 3,70 / 4,08 | 3,31 / 3,47 / 3,85 | 2,97 / 3,42 / 3,76 | |
| Eficiencia Energética – SEER / SCOP (EN14825) | 7,72 / 4,75 | 7,40 / 4,75 | 7,72 / 4,76 | 7,96 / 4,76 | 7,59 / 4,59 | 7,50 / 4,46 | 7,03 / 4,36 | |
| Interiores Conectables – Capacidad Total de la unidad exterior | 50 ~ 130% | 50 ~ 130% | ||||||
| Interiores Conectables – Modelo / Cantidad | MS10~MS250 / 1~14 | MS10~MS250 / 1~17 | MS10~MS250 / 1~21 | MS10~MS250 / 1~25 | MS10~MS250 / 1~28 | MS10~MS250 / 1~32 | MS10~MS250 / 1~35 | |
| Alimentación | Fases, V/Hz |
3, 380-400-415V/50Hz | 3, 380-400-415V/50Hz | |||||
| Diámetro Tuberías (líquido/gas) | mm | 9,52/22,2 | 9,52 (12,7 si long >= 90 m)/22,2 | 9,52 (12,7 si long >= 40 m)/22,2 | 12,7/28,58 | 12,7/28,58 | 15,88/28,58 | 15,88/28,58 |
| Nivel Sonoro (refrigeración/calefacción) | dB(A) | 56,0/57,5 | 56,0/58,0 | 60,5/63,5 | 57,5/63,0 | 61,0/64,0 | 63,0/68,0 | 67,5/69,5 |
| Potencia sonora (refrigeración/calefacción) | dB(A) | 75,0/78,0 | 78,0/79,0 | 80,0/83,0 | 78,0/82,0 | 82,0/86,0 | 83,0/89,0 | 87,0/91,0 |
| Ventilador – Caudal de aire | m³/min | 170 | 180 | 235 | 220 | 260 | 300 | 305 |
| Refrigerante R32 | Pre-carga Kg / PCA / TCO₂eq | 8,0 / 675 / 5,40 | 8,0 / 675 / 5,40 | 8,0 / 675 / 5,40 | 9,3 / 675 / 6,27 | 9,3 / 675 / 6,27 | 9,3 / 675 / 6,27 | 9,3 / 675 / 6,27 |
| Dimensiones (Ancho x Alto x Fondo) | mm | 910 x 1.858 x 740 | 1.207 x 1.858 x 740 | |||||
| Peso | Kg | 262 | 262 | 263 | 319 | 324 | 324 | 324 |
| Rango de operación (refrigeración/calefacción) | °C | -5 ~ +52Ts / -25 ~ +15,5Th |
-5 ~ +52Ts / -25 ~ +15,5Th |
|||||
| Kit Válvula de corte – CMR-M100KT-E | CMR-M100KT-E | |
|---|---|---|
| Número de salidas | 1 | |
| Alimentación | Fases, V/Hz |
1, 220-230-240V/50Hz |
| Capacidad conectable / Número de Interiores | Modelo MS140 o inferior / 8 en PUMY-SM/M (R32) Modelo MS250 o inferior / 8 en PUHY-EM/M (R32) |
|
| Dimensiones (Ancho x Alto x Fondo) | mm | 324 x 198 x 220 |
| Diámetros conexiones frigoríficas | Hacia Ud. Exterior (líquido/gas) – mm |
15,88 / 15,88 |
| Hacia Ud. Interior (líquido/gas) – mm |
15,88 / 15,88 | |
| Peso neto | Kg | 5 |
