Condensadas por agua

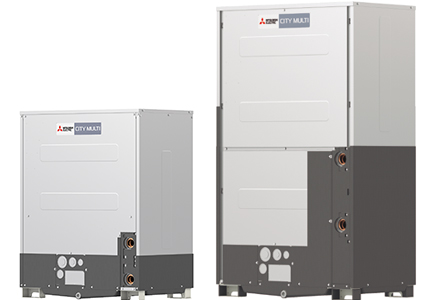

Unidades exteriores condensadas por agua

La nueva serie de exteriores PQHY/PQRY-YLM condensadas por agua permite combinar las características del sistemas VRF con los circuitos de agua. La ventaja consiste en que el agua puede entregarse en volúmenes y temperaturas optimizados, consiguiendo altos niveles de eficiencia y de flexibilidad.

Este sistema no requiere el intercambio de calor con el aire exterior debido a que se realiza el intercambio contra cualquier circuito de agua con una temperatura de entre 10oC y 45oC. Ideal para edificios muy altos con alturas mayores a 90 metros.

Además, la amplia gama hasta 69 kW con un solo módulo, reduce el espacio de servicio necesario y los costes de instalación, así como un mejor EER/COP.

Características

Alta eficiencia energética

Comparado con la versión anterior YHM, la eficiencia energética EER/COP ha sido mejorada considerablemente, consiguiendo de media +15% en EER y +20% en COP.



Doble Recuperación de Calor (WR2)

LA TECNOLOGÍA R2 aplicada a los sistemas de condensación por agua permiten disfrutar de una doble Recuperación de Calor.

La PRIMERA ETAPA de recuperación se produce a nivel de circuito refrigerante. Con la tecnología R2, la Recuperación de Calor se produce dentro de los controladores BC, permitiendo la entrega de frío o calor a las unidades interiores dependientes de una misma unidad exterior con una distribución de sólo dos tubos.

La SEGUNDA ETAPA de recuperación se lleva a cabo dentro del circuito cerrado de agua al que están conectadas las unidades exteriores PQRY.

El CALOR EXTRAÍDO de la condensación de sistemas con demanda mayoritaria de refrigeración mejora la eficiencia en la evaporación de otras unidades exteriores con demanda mayoritaria de calefacción.

Esta DOBLE RECUPERACIÓN DE CALOR mejora sustancialmente la eficiencia energética y hace de este sistema la solución ideal para las necesidades de los edificios más modernos, en los que se puede llegar a necesitar refrigeración incluso en invierno.











Control de caudal del agua

Mejora del consumo de energía del sistema mediante la reducción del consumo de la bomba de agua, modificando el volumen del flujo del agua durante la carga parcial.
• Control del flujo del agua:
Salida (0-10V) para el ajuste del funcionamiento de la válvula: 0V: Completamente abierta 10V: Cerrada







Menor espacio de servicio

El nuevo módulo ́L ́, tanto en módulo simple como en las combinaciones, ha hecho reducir considerablemente tanto el espacio de servicio necesario como los costes de instalación.

Unidades exteriores condensadas por agua

Este sistema no requiere el intercambio de calor con el aire exterior debido a que se realiza el intercambio contra cualquier circuito de agua con una temperatura de entre 10oC y 45oC.

Además es ideal para edificios muy altos con alturas mayores a 90 metros.













Gama disponible

Amplia gama disponible hasta 101 kW (P900, también para WR2), y hasta 69 kW (P600) con un único módulo gracias al nuevo módulo ́L ́, y así poder abarcar cualquier requerimiento con el mínimo espacio.



Especificaciones

  • 1 Módulo S
  • 1 Módulo L
  • 2 Módulos S
  • 2 Módulos L

PQHY-P200YLM-A PQHY-P250YLM-A PQHY-P300YLM-A
Capacidad Nominal Refrigeración /
Calefacción		 kW 22,4 / 25 28 / 31,5 33,5 / 37,5
Consumo Nominal Refrigeración /
Calefacción		 kW 3,71 / 3,97 4,9 / 5,08 6,04 / 6,25
Eficiencia Energética EER / COP 6,03 / 6,29 5,71 / 6,2 5,54 / 6
Interiores Conectables Capacidad Total de
la unidad exterior		 50~130% 50~130% 50~130%
Modelo / Cantidad P15~P250/1~17 P15~P250/1~21 P15~P250/1~26
Alimentación Fases, V/Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz
Intensidad Máxima A 16,1 16,1 18,6
Diam. Tuberías
líquido/gas		 mm 9,52/19,05 9,52 (12,7 si long>90m)/22,2 9,52 (12,7 si long>40m)/22,2
Nivel Sonoro dB(A) 46 48 54
Compresor Potencia kW 4,8 6,2 7,7
Refrigerante R410A Pre-carga Kg /
PCA / TCO₂ eq		 5,0 / 2.088 / 10,4 5,0 / 2.088 / 10,4 5,0 / 2.088 / 10,4
Caudal de agua nominal m³/h 5,76 5,76 5,76
Dimensiones
(Ancho x Alto x Fondo)		 mm 880 x 1.100 x 550 880 x 1.100 x 550 880 x 1.100 x 550
Peso kg 172 172 172
Rango Tª del agua
(refr/calef)		 ºC 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C

PQHY-P350YLM-A PQHY-P400YLM-A PQHY-P450YLM-A PQHY-P500YLM-A PQHY-P550YLM-A PQHY-P600YLM-A
Capacidad Nominal Refrigeración /
Calefacción		 kW 40 / 45 45 / 50 50 / 56 56 / 63 63 / 69 69 / 76,5
Consumo Nominal Refrigeración /
Calefacción		 kW 7,14 / 7,53 8,03 / 8,37 9,29 / 9,79 11,17 / 11,43 12,54 / 12,27 14,49 / 14,49
Eficiencia Energética EER / COP 5,6 / 5,97 5,6 / 5,97 5,38 / 5,72 5,01 / 5,51 5,02 / 5,62 4,76 / 5,27
Interiores Conectables Capacidad Total de
la unidad exterior		 50~130% 50~130% 50~130% 50~130% 50~130% 50~130%
Modelo / Cantidad P15~P250/1~30 P15~P250/1~34 P15~P250/1~39 P15~P250/1~43 P15~P250/2~47 P15~P250/2~50
Alimentación Fases, V/Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz
Intensidad Máxima A 23,1 27,6 32,9 39,2 40,5 40,5
Diam. Tuberías
líquido/gas		 mm 12,7/28,58 15,88/28,58 15,88/28,58 15,88/28,58 15,88/28,58 15,88/28,58
Nivel Sonoro dB(A) 52 52 54 54 56,5 56,5
Compresor Potencia kW 9,5 10,7 11,6 13 15 16,1
Refrigerante R410A Pre-carga Kg /
PCA / TCO₂ eq		 6,0 / 2.088 / 12,5 6,0 / 2.088 / 12,5 6,0 / 2.088 / 12,5 6,0 / 2.088 / 12,5 11,7 / 2.088 / 24,4 11,7 / 2.088 / 24,4
Caudal de agua m³/min 0,12 0,12 0,12 0,12 0,192 0,192
Dimensiones
(Ancho x Alto x Fondo)		 mm 880 x 1.450 x 550 880 x 1.450 x 550 880 x 1.450 x 550 880 x 1.450 x 550 880 x 1.450 x 550 880 x 1.450 x 550
Peso kg 217 217 217 217 246 246
Rango Tª del agua
(refr/calef)		 ºC 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C

PQHY-P400
YSLM-A		 PQHY-P450
YSLM-A		 PQHY-P500
YSLM-A		 PQHY-P550
YSLM-A		 PQHY-P600
YSLM-A
Capacidad Nominal Refrigeración /
Calefacción		 kW 45 / 50 50 / 56 56 / 63 63 / 69 69 / 76,5
Consumo Nominal Refrigeración /
Calefacción		 kW 7,7 / 7,94 8,78 / 8,97 10,12 / 10,16 11,55 / 11,31 12,84 / 12,75
Eficiencia Energética EER / COP 5,84 / 6,29 5,69 / 6,24 5,53 / 6,2 5,45 / 6,1 5,37 / 6
Interiores Conectables Capacidad Total de
la unidad exterior		 50 ~ 130% 50 ~ 130% 50 ~ 130% 50 ~ 130% 50 ~ 130%
Modelo / Cantidad P15 ~ P250 / 1~34 P15 ~ P250 / 1~39 P15 ~ P250 / 1~43 P15 ~ P250 / 2~47 P15 ~ P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz
Intensidad Máxima A 32,2 37,2 32,2 41,7 46,2
Diam. Tuberías líquido/gas mm 15,88/28,58 15,88/28,58 15,88/28,58 15,88/28,58 15,88/28,58
Nivel Sonoro dB(A) 49 50 51 55 57
Módulos* PQHY-P#YLM-A 200+200 250+200 250+250 300+250 300+300
Kit de conexión
incluído en el set		 CMY-Y100VBK3 CMY-Y100VBK3 CMY-Y100VBK3 CMY-Y100VBK3 CMY-Y100VBK3
Dimensiones
(Ancho x Alto x Fondo)		 mm 1.760×1.100×550 1.760×1.100×550 1.760×1.100×550 1.760×1.100×550 1.760×1.100×550
Peso kg 348 348 348 391 434

PQHY-P700
YSLM-A		 PQHY-P750
YSLM-A		 PQHY-P800
YSLM-A		 PQHY-P850
YSLM-A		 PQHY-P900
YSLM-A
Capacidad Nominal Refrigeración /
Calefacción		 kW 80 / 88 85 / 95 90 / 100 96 / 108 101 / 113
Consumo Nominal Refrigeración /
Calefacción		 kW 14,73 / 14,73 15,64 / 15,9 16,57 / 16,75 18,03 / 18,49 19,38 / 19,74
Eficiencia Energética EER / COP 5,43 / 5,97 5,43 / 5,97 5,43 / 5,97 5,32 / 5,84 5,21 / 5,72
Interiores Conectables Capacidad Total de
la unidad exterior		 50 ~ 130% 50 ~ 130% 50 ~ 130% 50 ~ 130% 50 ~ 130%
Modelo / Cantidad P15 ~ P250 / 2~50 P15 ~ P250 / 2~50 P15 ~ P250 / 2~50 P15 ~ P250 / 2~50 P15 ~ P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz
Intensidad Máxima A 46,2 50,7 55,2 60,5 65,8
Diam. Tuberías líquido/gas mm 19,05/34,93 19,05/34,93 19,05/34,93 19,05/41,28 19,05/41,28
Nivel Sonoro dB(A) 55 55 55 56 57
Módulos* PQHY-P#YLM-A 350+350 400+350 400+400 450+400 450+450
Kit de conexión
incluído en el set		 CMY-Y200VBK2 CMY-Y200VBK2 CMY-Y200VBK2 CMY-Y200VBK2 CMY-Y200VBK2
Dimensiones
(Ancho x Alto x Fondo)		 mm 1.760×1.450×550 1.760×1.450×550 1.760×1.450×550 1.760×1.450×550 1.760×1.450×550
Peso kg 434 434 434 434 434
