Ecodan Power +

Para sistemas de calefacción centralizados

Los sistemas de calefacción ECODAN permiten la producción de calefacción, agua caliente sanitaria y refrigeración gracias a la tecnología de bomba de calor aerotérmica. Con ECODAN la energía que necesitas para calentar tu hogar procede de dos fuentes: un 25% del suministro eléctrico, y el 75% restante del aire exterior de forma gratuita, lo que permite una rápida amortización de los equipos.

Ecodan Power + es la mejor opción para sistemas de calefacción centralizados. Capacidades de 45kW a 70kW con bomba de calor tanto aerotérmica como geotérmica.

Características

Ecodan Power +

Ecodan Power+ es la mejor opción para la producción centralizada de calefacción o agua caliente en grandes cantidades. Disponemos de modelos aerotérmicos y geotérmicos, para adaptarse mejor a las necesidades de cada zona.

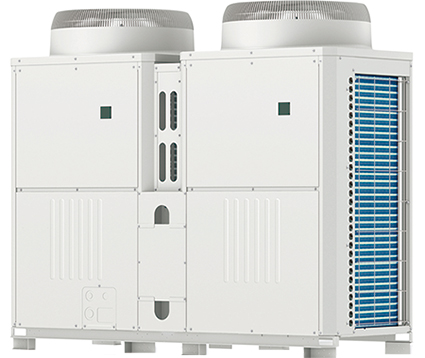

Aerotérmica (CAHV-P500YB-HPB)

La unidad Ecodan Power+ Aerotérmica CAHV-P500YB-HPB consiste en una unidad exterior compuesta por un circuito frigorífico hermético con gas R407C capaz de producir agua caliente hasta 70°C, sin resistencias eléctricas y sin otro circuito frigorífico en cascada.

Función de rotación y backup
La unidad dispone de dos compresores que funcionan de manera alternativa para prolongar la vida útil del equipo.

Además, en caso de que uno de los dos falle, el otro entraría en funcionamiento para continuar dando servicio.

Tecnología Flash Injection
Los compresores de la CAHV-P500YB-HPB disfrutan del sistema Flash Injection, en el que se basa la tecnología Zubadan, capaz de proporcionar agua caliente en condiciones extremas.

Otras Características

  • Solo 51 dB(A) de presión sonora gracias al diseño avanzado de sus ventiladores.
  • Los ventiladores pueden dar 60 Pa de presión estática para poder ubicar la máquina en el interior, embocando las tomas de aire mediante conductos.
  • Permite seleccionar la prioridad del modo de trabajo entre eficiencia y capacidad.
  • Dispone de entradas y salidas, analógicas y digitales, para integración con otros sistemas.
  • Sistema 100% Hidráulico.

Geotérmica (CRHV-P600YA-HPB)

La unidad Ecodan Power+ Geotérmica CRHV-P600YA-HPB destaca por ser una unidad compacta capaz de producir hasta 60kW de capacidad, que puede regular su nivel de producción con gran precisión gracias a la tecnología Inverter.

Esto permite, por ejemplo, reaprovechar sondas geotérmicas existentes sin temor a saturar la fuente de calor.

Función de rotación, backup y Flash Injection
El sistema consiste en un circuito frigorífico hermético con gas refrigerante R410A, capaz de proporcionar agua caliente hasta 65°C, sin resistencias y sin otro circuito frigorífico en cascada.

Al igual que la Ecodan Power+ Aerotérmica, la CRHV-P600YA-HPB dispone de dos compresores inverter con tecnología Flash Injection, que funcionan en modo alternativo y sirviendo de respaldo entre sí en caso de que uno de ellos se averíe.

Especificaciones

  • CAHV-P500YB-HPB
  • CRHV-P600YA-HPB
  • QAHV-N560YA-HPB

CAHV-P500YB-HPB
Capacidad Capacidad prioritaria W:45°C; A: 7 / 2 / -7°C kW 63,2 / 45,0 / 42,4
W:70°C; A: 7 / 2 / -7°C kW 58,7 / 43,5 / 43,0
Eficiencia prioritaria W:45°C; A: 7 / 2 / -7°C kW 45,0 / 43,0 / 42,4
W:70°C; A: 7 / 2 / -7°C kW 45,0 / 43,3 / 43,0
COP Capacidad prioritaria W:45°C; A: 7 / 2 / -7°C kW 3,02 / 2,53 / 2,17
W:70°C; A: 7 / 2 / -7°C kW 1,80 / 1,58 / 1,40
Eficiencia prioritaria W:45°C; A: 7 / 2 / -7°C kW 3,49 / 2,62 / 2,17
W:70°C; A: 7 / 2 / -7°C kW 1,76 / 1,61 / 1,40
Eficiencia estacional Baja Ta (W:35°C) ηS,MED (Rango) / ηS,CAL % 139% (A+) / 161%
Media Ta (W:55°C) ηS,MED (Rango) / ηS,CAL % 125% (A++) / 138%
Rangos de Ta Aire exterior mín / máx ºC -20 / +40
Circuito hidráulico mín / máx ºC +25 / +70
Ø tuberías Circuito de calefacción Imp – Ret mm 1 1/2 – 1 1/2
Alimentación eléctrica 3 Fases / 400V / 50Hz
Dimensiones an x al x fon mm 1.978 x 1.710 x 759
Refrigerante R407C Precarga (kg)/
PCA / TCO2 eq.		 11,0 / 1770 / 19,5

CRHV-P600YA-HPB
Capacidad Capacidad prioritaria kW 60
Eficiencia prioritaria kW 45
COP Capacidad prioritaria kW 4,23
Eficiencia prioritaria kW 4,41
Eficiencia estacional Baja Ta (W:35°C) ηS,MED (Rango) / ηS,CAL % 153% (A++) / 149%
Media Ta (W:55°C) ηS,MED (Rango) / ηS,CAL % 127% (A++) / 123%
Rangos de Ta Aire exterior mín / máx ºC < +45
Circuito hidráulico mín / máx ºC +30 / +65
Ø tuberías Circuito de calefacción Imp – Ret pul 2 -2
Fuente de calor Entrada – salida 2 -2
Alimentación eléctrica an x al x fon mm 3 Fases / 400V / 50Hz
Dimensiones an x al x fon 934 x 1.561 x 780
Refrigerante R407C Precarga (kg)/
PCA / TCO2 eq.		 9,0 / 2088 / 18,8
Caloportador en fuente de calor Etilenglicol 35%
Rango de caudal m3/h 4,5 – 16,0

QAHV-N560YA-HPB
Modo de funcionamiento Temporada intermedia Invierno
Ta exterior (BS/BH) ºC 16 / 12 7 / 6
Capacidad kW 40,0 (56,0 *1) 40
Ta agua (entrada/salida) ºC +17 / +65 +9 / +65
Caudal salida agua L/m 11,9 10,2
Consumo kW 10,31 11
Corriente A 16,9 19
COP 3,88 3,65
Alimentación eléctrica 3 Fases / 400V / 50Hz 3 Fases / 400V / 50Hz
Compresor 11 kW x 1 (hermético) 11 kW x 1 (hermético)
Ventilador 0,92 kW 0,92 kW
Intercambiador (lado agua) Bobina de tubo de cobre Bobina de tubo de cobre
Intercambiador (lado aire) Tubo de cobre con aletas Tubo de cobre con aletas
Control de refrigerante LEV LEV
Refrig. R744 (CO2) – Precarga (kg) / PCA / TCO2 eq. 6,5 / 1 / 0,0 6,5 / 1 / 0,0
Lubricante PAG (glicol de polialquileno) PAG (glicol de polialquileno)
Resistencia de cárter (compresor) 45W x 1 45W x 1
Calentador eléctrico (anticongelación) 12W x 4 12W x 4
Bomba 0,1 kW 0,1 kW
Método de control Control de funcionamiento Control remoto Control remoto
Cambio de modo Control remoto o control automático con sonda de temperatura de agua caliente opcional Control remoto o control automático con sonda de temperatura de agua caliente opcional
Control de capacidad Compresor inverter Compresor inverter
Control Ta salida agua Bomba inverter Bomba inverter
Método de desescarche Gas caliente Gas caliente
Acabado externo MUNSELL 5Y 8/1 o similar MUNSELL 5Y 8/1 o similar
Nivel de presión sonora *2 dB(A) 56 (58) 56 (58)
Corriente máxima de entrada A 33,8 33,8
Peso neto kg 400 400
Masa operativa kPa 406 406
Rango de aplicación Ta exterior ºC -25 ~ +43 -25 ~ +43
Ta salida agua *3 *6 ºC +55 ~ +90 +55 ~ +90
Ta entrada agua *7 ºC +55 ~ +90 +55 ~ +90
Presión entrada agua kPa 0 ~ 500 0 ~ 500
Altura bombeo externo admisible kPa 77 (a 17 L/min) 77 (a 17 L/min)
Calidad del agua JRA GL02E-1994 JRA GL02E-1994
