Enfriadoras Modulares

Eficiencia excepcional con amplio rango de operación

La Serie E de Mitsubishi Electric es una gama de enfriadoras Aire-Agua, compactas y modulares de 90, 150 y 180 kW hasta 1080 kW, basadas en compresores Scroll Inverter de alta fiabilidad y máxima eficiencia, que ofrecen la solución más óptima en términos de eficiencia energética y de ahorro de espacio.

Las enfriadoras modulares Serie E disponen de hasta 4 compresores Scroll Inverter que permiten una modulación de la potencia espectacular, permitiendo obtener una excepcional eficiencia energética a cargas parciales de hasta 5,46 (ESEER).

Características

Los nuevos módulos de 150kW y 180kW tienen un diseño único de batería en Y que permite el paso de aire entre módulos y minimiza el espacio en planta necesario para su instalación gracias a su sistema de colector interno.

Toda la Serie E, gracias a su conexión M-NET, permite la rotación y backup de cada uno de los módulos de forma sencilla. Cuando se conectan varias unidades, la frecuencia de cada compresor se controla durante el funcionamiento para aumentar la eficiencia de cada unidad, logrando la mayor eficiencia posible en cada momento. Este control está integrado y simplemente hay que conectar las unidades al bus de comunicación M-NET, sin necesidad de implementar ningún control adicional.

Alta eficiencia

La Serie E utiliza la tecnología de los compresores Inverter de alta eficiencia de nuestras unidades City Multi VRF, junto con inversores y controles avanzados para ofrecer una eficiencia excepcional y un amplio rango de operación

Reducción del espacio de la planta

Cada módulo de 90kW puede ser instalado en fila con hasta seis unidades conectadas entre sí mediante un colector común interno.

Para sistemas mayores es posible colocar las unidades unas frente a otras con una separación de tan sólo 900 mm de espacio de servicio.

Enfoque modular único

Hasta seis unidades individuales pueden conectarse entre sí para proporcionar al sistema una capacidad de 90kW a 540kW.

Este sistema modular reduce los requisitos de espacio y simplifica la instalación.

ESEER de hasta 5,46

La Serie E de Mitsubishi Electric es una gama de enfriadoras Aire-Agua, compactas y modulares de 90, 150 y 180 kW hasta 1080 kW, basadas en compresores Scroll Inverter de alta fiabilidad y máxima eficiencia, que ofrecen la solución más óptima en términos de eficiencia energética y de ahorro de espacio.

Las enfriadoras modulares Serie E disponen de hasta 4 compresores Scroll Inverter que permiten una modulación de la potencia espectacular, permitiendo obtener una excepcional eficiencia energética a cargas parciales de hasta 5,46 (ESEER).
Los nuevos módulos de 150kW y 180kW tienen un diseño único de batería en Y que permite el paso de aire entre módulos y minimiza el espacio en planta necesario para su instalación gracias a su sistema de colector interno.

Toda la Serie E, gracias a su conexión M-NET, permite la rotación y backup de cada uno de los módulos de forma sencilla. Cuando se conectan varias unidades, la frecuencia de cada compresor se controla durante el funcionamiento para aumentar la eficiencia de cada unidad, logrando la mayor eficiencia posible en cada momento. Este control está integrado y simplemente hay que conectar las unidades al bus de comunicación M-NET, sin necesidad de implementar ningún control adicional.

Componentes optimizados

1. Compresor Inverter de alta eficiencia

Cada módulo de 150kW o 180kW incorpora cuatro compresores Scroll DC Inverter, que proporcionan un rango de capacidad del 8% al 100% en cada módulo.

2. Dos circuitos frigoríficos independientes

Los 4 compresores, ubicados en el centro de la unidad, operan en parejas a cada uno de los intercambiadores.

Modulando la temperatura de evaporación independientemente se puede incrementar la eficiencia del sistema hasta un 3,9% adicional, comparado con los ciclos de refrigeración de solo una etapa.

3. Control Inverter del Ventilador

Cada uno de los dos circuitos refrigerantes dispone de dos ventiladores con control Inverter, permitiendo una mayor precisión de control y ahorro de energía, optimizando la eficiencia del sistema.

4. Accesibilidad de Mantenimiento

El acceso a la caja de control y otros elementos se encuentra en la parte delantera de la unidad para facilitar las operaciones de mantenimiento.

5. Intercambiador de calor de alto rendimiento en forma de Y

El uso de intercambiadores de calor en forma de Y permite una mayor área de intercambio. Además, el recubrimiento anticorrosión Blue Fin en el intercambiador de calor también está disponible en todos los modelos.

6. Ventiladores

Las aspas de los ventiladores de la Serie E han mejorado sus propiedades de ventilación y su borde trasero de nuevo diseño suprime las turbulencias para aumentar la eficiencia y reducir los niveles de ruido.

7. Colector interno

El colector interno de los modelos Modulares permite simplificar las labores de diseño, instalación y mantenimiento, haciendo que las enfriadoras modulares de la Serie E sean perfectas para cualquier aplicación.

8. Indicador digital

Un indicador digital en el interior de los PCB muestra los parámetros de alta presión, baja presión, temperatura de entrada del agua, temperatura de salida de agua, códigos de error, etc., ayudando de esta manera a su uso y mantenimiento.

Especificaciones

  • Módulos P900
  • Módulos P1500 / P1800

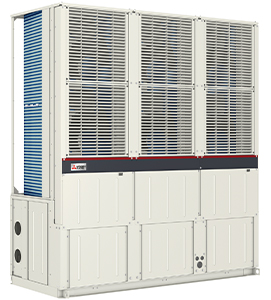

Solo frio EAHV-P900YA(-N) EACV-P900YA(-N)
Capacidad Refrigeración kW 90 90
Calefacción kW 90
Caudal de agua m3/h 15,5 15,5
Consumo Nominal Refrigeración kW 27,27 27,27
Calefacción kW 25,71
Coeficiente Energético EER 3,3 3,3
ESEER*1ESEER*1 3,08 3,08
SEER 5,66 5,66
COP 5,46 5,46
SCOP (reversible) Bajo/Medio2 3,5
Clasificación eurovent (refr./calef.) 3,25
Alimentación Fases, V/Hz 3 Fases, 380-400-415V / 50Hz 3 Fases, 380-400-415V / 50Hz
Compresor Tipo / Cantidad Scroll / 2 Scroll / 2
Control Inverter Inverter
Ventilador Tipo / Cantidad Eje horizontal / 6 Eje horizontal / 6
Control Inverter Inverter
Rango de caudal de aire m³/min 77 x 6 77 x 6
Rango de Tª Refrigeración ºC Salida agua 5 ~ 25 Salida agua (-8)6 5 ~ 25
Calefacción ºC Salida agua 30 ~ 55
Exterior ºC -15 ~ 43 -15 ~ 43
Rango de volumen de agua en circulación m3/h 7,7 ~ 25,8 7,7 ~ 25,8
Diámetro tubería agua Estándar Entrada/Salida 50A (2B) / 50A (2B) 50A (2B) / 50A (2B)
Modular (-N) Entrada/Salida 100A (4B) / 100A (4B) 100A (4B) / 100A (4B)
Nivel Sonoro a 1m / Potencia Sonora a 1m ⁷ dB 65 / 77 65 / 77
Dimensiones (Alto x Ancho x Fondo) mm 2.450 x 2.250 x 900 2.450 x 2.250 x 900
Peso Neto Estándar kg 987 957
Modular (-N) kg 1022 992
Refrigerante R410A*2 Pre-carga Kg / PCA / TCO₂ eq R410A / 19kg x 2 R410A / 19kg x 2

Solo frio EAHV-P1500YBL(-N)(-BS) EAHV-P1800YBL(-N)(-BS) EACV-P1500YBL(-N)(-BS) EAHV-P900YA(-N)
Capacidad Refrigeración kW 148,6 177,76 148,58 177,8
Calefacción kW 151,42 182,24
Caudal de agua m3/h 25,8 31 25,8 31
Consumo Nominal Refrigeración kW 46,5 61,25 46,5 61,3
Calefacción kW 46,01 57,92
Coeficiente Energético EER 3,19 2,9 3,19 2,9
ESEER*1ESEER*1 4,74 4,45 4,74 4,45
SEER 4,62 4,58 4,62 4,58
COP 3,29 3,15
SCOP (reversible) Bajo/Medio2SCOP (reversible) Bajo/Medio2 3,24 / 2,85 3,24 / 2,85
Clasificación eurovent (refr./calef.) A /A B / B A / – B /-
Alimentación Fases, V/Hz 3 Fases, 380-400-415V / 50-60Hz 3 Fases, 380-400-415V / 50-60Hz 3 Fases, 380-400-415V / 50-60Hz 3 Fases, 380-400-415V / 50-60Hz
Corriente de entrada máxima A 111 111 111 111
Compresor Tipo / Cantidad Scroll / 4 Scroll / 4 Scroll / 4 Scroll / 4
Control Inverter Inverter Inverter Inverter
Ventilador Tipo / Cantidad Eje vertical / 4 Eje vertical / 4 Eje vertical / 4 Eje vertical / 4
Control Inverter Inverter Inverter Inverter
Rango de caudal de aire m³/min 265 x 4 265 x 4 265 x 4 265 x 4
Rango de Tª Refrigeración ºC Salida agua 5 ~ 30 Salida agua 5 ~ 30 Salida agua 5 ~ 30 Salida agua 5 ~ 30
Calefacción ºC Salida agua 30 ~ 55 Salida agua 30 ~ 55
Exterior ºC -15 ~ 43 -15 ~ 43 -15 ~ 43 -15 ~ 43
Rango de volumen de agua en circulación m3/h 12,9~34 12,9~34 12,9~34 12,9~34
Diámetro tubería agua Estándar Entrada/Salida 65A (2 1/2 B) / 65A (2 1/2 B) 65A (2 1/2 B) / 65A (2 1/2 B) 65A (2 1/2 B) / 65A (2 1/2 B) 65A (2 1/2 B) / 65A (2 1/2 B)
Modular (-N) Entrada/Salida 150A (6 B) / 150A (6 B) 150A (6 B) / 150A (6 B) 150A (6 B) / 150A (6 B) 150A (6 B) / 150A (6 B)
Nivel Sonoro a 1m / Potencia Sonora a 1m dB 66 / 84 68 / 86 66 / 84 68 / 86
Dimensiones (Alto x Ancho x Fondo) mm 2.350 x 3.400 x 1.080 2.350 x 3.400 x 1.080 2.350 x 3.400 x 1.080 2.350 x 3.400 x 1.080
Peso Neto Estándar kg 1310 1310 1240 1240
Modular (-N) kg 1326 1326 1256 1256
Refrigerante R410A*2 Pre-carga Kg /
PCA / TCO₂ eq
15 x 4 / 2.088 / 125,28 15 x 4 / 2.088 / 125,28 15 x 4 / 2.088 / 125,28 15 x 4 / 2.088 / 125,28
