Exteriores YNW High COP

Serie Estándar Recuperación de Calor

La serie High COP es la solución perfecta en climatización por aerotermia para conseguir el escalón más alto de eficiencia energética en un edificio.

Características

Nuevo Diseño

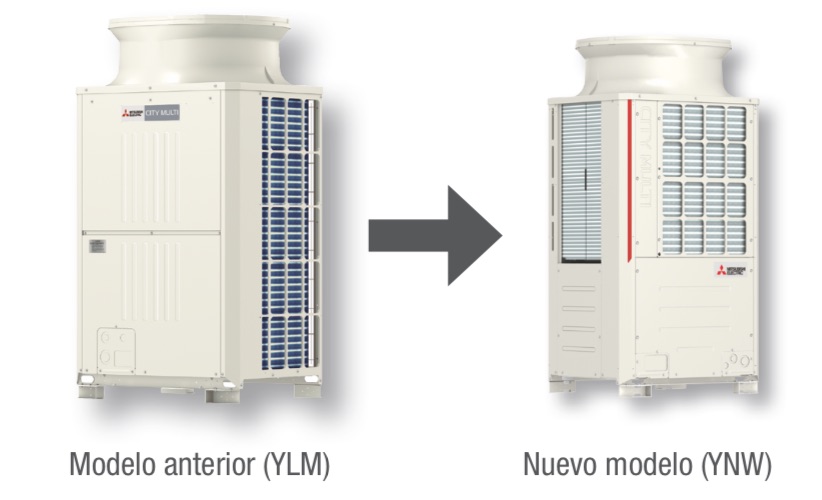

En la generación anterior, la batería de intercambio en forma de U estaba instalada en la parte trasera de la unidad exterior.

En los nuevos modelos, la batería de intercambio cubre los cuatro lados superiores de la unidad exterior, cerca del ventilador, permitiendo que el aire se aspire de forma eficiente y aumentando la eficiencia del intercambiador de calor.

Esta nueva configuración no solo aporta unos mejores valores de eficiencia si no que también resulta en una apariencia más moderna y sofisticada capaz de integrarse en cualquier entorno.

Compresor Inverter

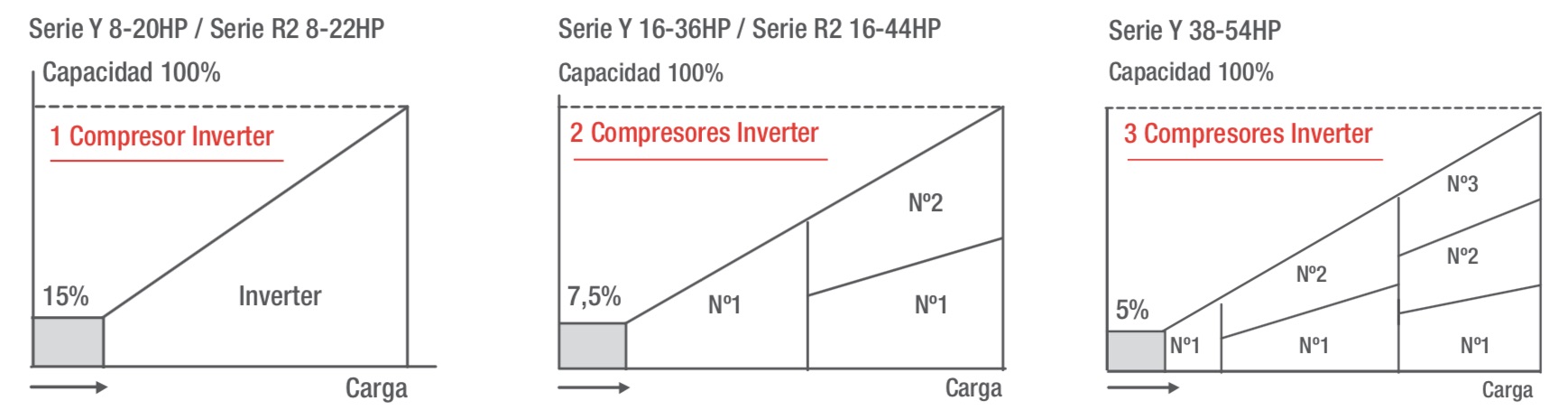

Toda la gama City Multi usa compresores controlados por Inverter lo que permite trabajar con bajas corrientes de arranque y una transición suave a través de las diferentes frecuencias de trabajo del compresor mejorando la eficiencia energética del edificio.



Temperatura de funcionamiento ampliada

El intervalo de temperatura de funcionamiento de las unidades exteriores se establece hasta -20°C (bulbo húmedo) en modo calefacción y hasta 52°C (bulbo seco) en refrigeración.

Función Back-Up y Rotación

Las unidades exteriores YNW, YKB, YLM y YJM formadas por varios módulos (sets) se caracterizan por una alta fiabilidad debido a la función de emergencia (Back-up) que se puede activar fácilmente desde el mando de cualquier unidad y a la función rotación que permite aumentar el ciclo de vida de los componentes del sistema.

Presión estática de hasta 80Pa

Tanto en la Serie Y como en R2 es posible seleccionar una presión estática de 30 o 80 Pa para responder de manera flexible a las exigencias de la instalación de la unidad exterior en cada aplicación (la configuración de fábrica es de 0 Pa).

Display de fácil lectura

Para garantizar la facilidad de mantenimiento, todas las unidades exteriores CITY MULTI están equipadas con un display de autodiagnóstico en el que aparecen los códigos de error, lo cual facilita la puesta en marcha y permite una rápida respuesta en el mantenimiento.

Además también dispone de tests preconfigurados para comprobar el cableado, los sensores y la cantidad de refrigerante.

Funcionamiento contínuo de las unidades interiores

Gracias al Sistema Funcionamiento Contínuo de las Unidades interiores y al bus M-Net, en el momento que una unidad interior del sistema se encuentra en mantenimiento, el resto de unidades pueden continuar funcionando con normalidad, permitiendo así el máximo confort a los ocupantes del edificio incluso en operaciones de mantenimiento. (Asegúrese de apagar la alimentación de la unidad interior durante la reparación o mantenimiento).

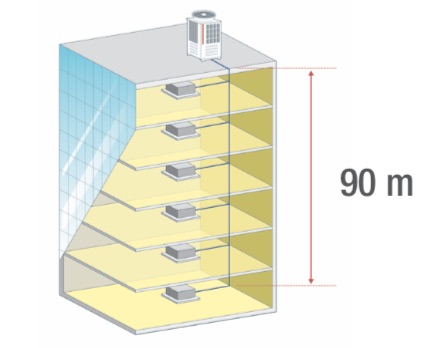

Hasta 90 metros de altura

Posibilidad de alcanzar una altura de 90 metros altura entre la unidad exterior y la interior más lejana, sin necesidad de ningún accesorio adicional.

Es la solución ideal en edificios de gran altura.



Bomba de Calor

La gama de unidades exteriores de City Multi es la más amplia del mercado.

Gracias a su versatilidad, permite adap- tarse a todo tipo de edificios y aplica- ciones. La alta eficiencia energética, la capacidad de adaptarse a los cam- bios de demanda de climatización de los edificios y la manipulación simple y sencilla del sistema, hacen de City Multi la mejor opción de climatización.



Distancias frigoríficas

La longitud frigorífica total de hasta 1.000 m y las derivaciones de hasta 165 m, convierten al sistema de Serie Y de City Multi en uno de los más flexibles del mercado VRF.

Además, con la nueva generación YNW es posible alcanzar una altura de hasta 90 m sin necesidad de ningún accesorio adicional, convirtiéndola en una solución ideal para edificios altos.



Función “Pump Down”

Esta función recoge el refrigerante que queda entre la unidad interior y la unidad exterior cuando la tubería frigorífica necesita ser modificada.

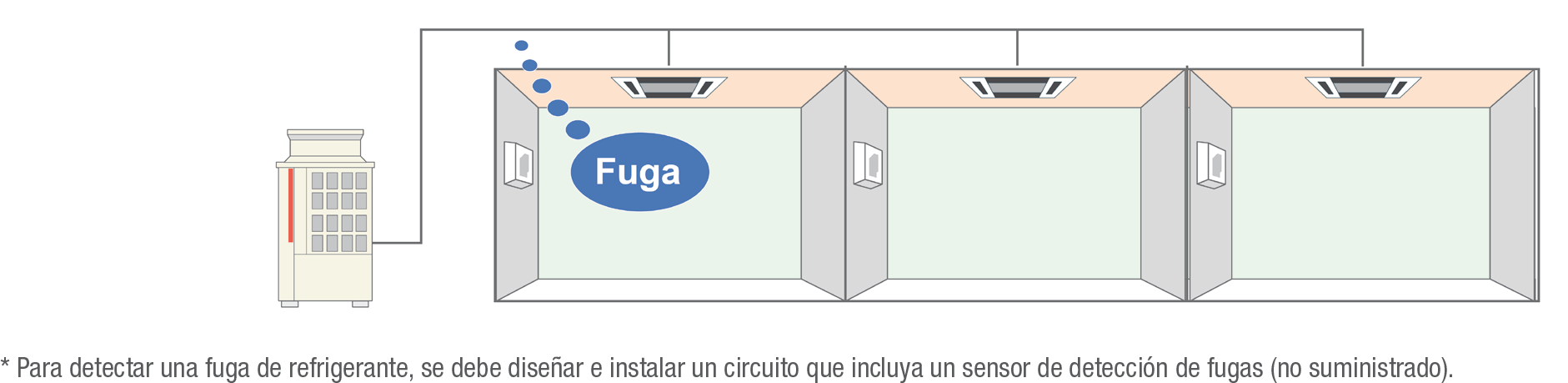

Además esta función también permite detener el funcionamiento de la unidad interior y devolver el refrigerante a la unidad exterior en caso de detección de fuga de refrigerante.



Alta presión estática disponible

Además de 30 y 60 Pa, la nueva generación YNW también incorpora 80 Pa de presión disponible, y sin restricciones de caída de la capacidad. Permite una mayor flexibilidad de instalación por la posibilidad de conducir la unidad exterior.

Intercambiador de calor de tubos planos

Como en la generación anterior, además de los intercambiadores de calor tubulares también están disponibles los de tubos planos de aluminio para el modelo de Alta Eficiencia.

El uso de tubos planos incrementa el número de filas del intercambiador manteniendo el tamaño del intercambiador de calor.

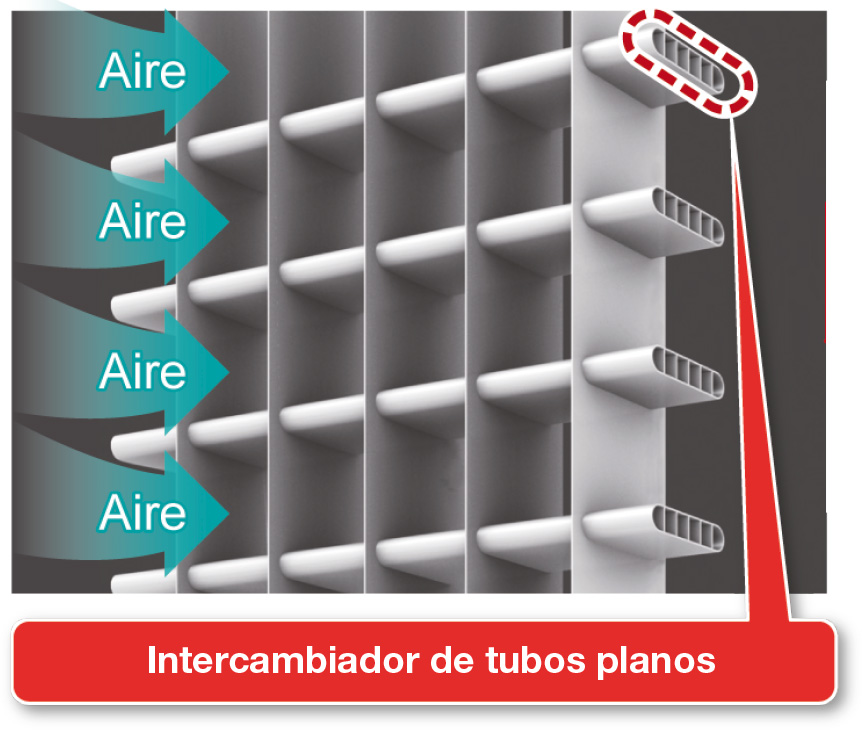

El interior de los tubos planos está dividido en pequeños compartimentos (microcanales) que incrementan la superficie de contacto entre el aire y el refrigerante, obteniendo un incremento de la eficacia del intercambiador y mejorando significativamente el ahorro energético.

Comparado con un intercambiador tubular, el intercambiador de tubos planos mejora su efectividad un 30% aproximadamente.

Mayor eficiencia energética estacional

a eficiencia energética se ha incrementado notablemente respecto a los modelos de la generación anterior (YLM), logrando una eficiencia energética estacional líder en el mercado.

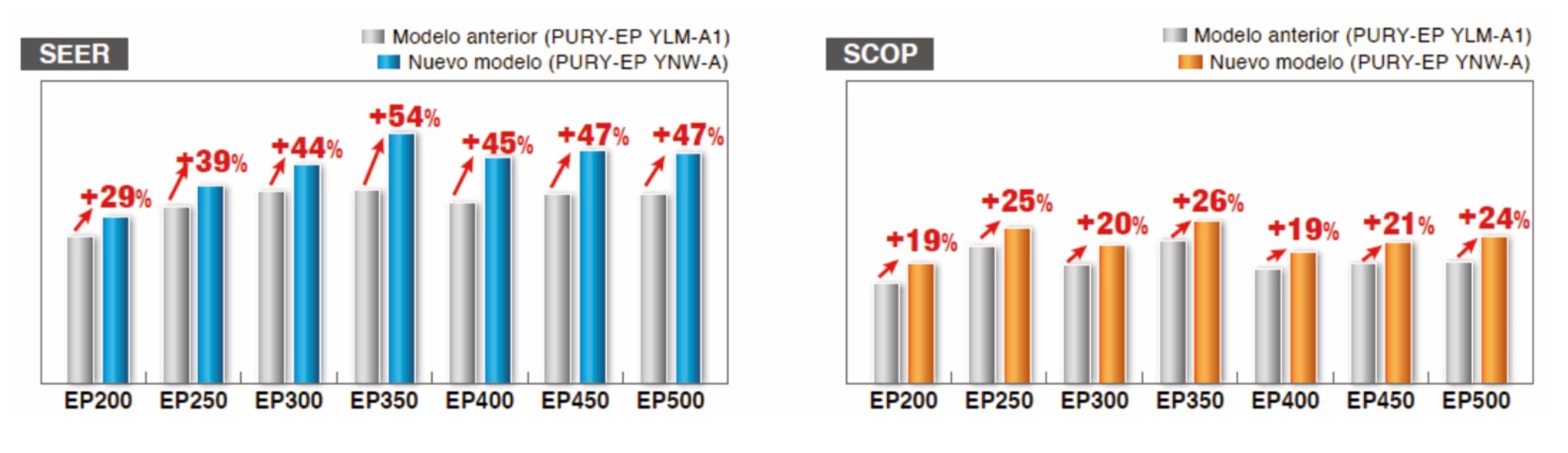

La eficiencia estacional SEER de la nueva serie YNW High COP ha sido mejorada hasta en un +54% comparado con la anterior generación y el SCOP ha mejorado hasta un +26%.



Especificaciones

  • 1 Módulo
  • 2 Módulos PURY-EP400~750YNW
  • 2 Módulos PURY-EP800~1100YNW

PURY-EP200
YNW-A1
PURY-EP250
YNW-A1
PURY-EP300
YNW-A1
PURY-EP350
YNW-A1
PURY-EP400
YNW-A1
PURY-EP450
YNW-A1
PURY-EP500
YNW-A1
PURY-EP550
YNW-A1
Capacidad Nominal Refrigeración /
Calefacción
kW 22,4 / 25 28 / 31,5 33,5 / 37,5 40 / 45 45 / 50 50 / 56 56 / 63 63 /69
Consumo Nominal Refrigeración /
Calefacción
kW 4,23 / 4,57 5,62 / 5,98 7,39 / 8,36 8,81 / 10,24 11,33 / 12,98 10,72 / 13,14 12,69 / 14,21 15,98 / 17,59
Eficiencia Energética EER / COP 5,29 / 5,47 4,98 / 5,26 4,53 / 4,48 4,54 / 4,39 3,97 / 3,85 4,66 / 4,26 4,41 / 4,43 3,94 / 3,92
SEER / SCOP
(EN14825)
8,44 / 4,67 8,67 / 4,49 8,16 / 4,22 8,40 / 4,10 7,86 / 4,05 7,75 / 3,86 7,61 / 3,77 7,30 / 3,60
Interiores Conectables Capacidad Total de
la unidad exterior
50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150%
Modelo / Cantidad P15~P250 / 1~20 P15~P250 / 1~25 P15~P250 / 1~30 P15~P250 / 1~35 P15~P250 / 1~40 P15~P250 / 1~45 P15~P250 / 1~50 P15~P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz
Intensidad Máxima A 16,1 17 20,3 24,4 30,7 34,6 40,3 44,3
Diam. Tuberías líquido/gas mm 15,88 / 19,05 19,05 / 22,2 19,05 / 22,2 19,05 / 28,58 22,2 / 28,58 22,2 / 28,58 22,2 / 28,58 22,2 (28,58 si long>=65m) / 28,58
Nivel Sonoro Refrigeración /
Calefacción
dB(A) 59,0/59,0 60,5/61,0 61,0/67,0 62,5 / 64 65,0/69,0 65,5/70,0 63,5/64,5 66,0/70,0
Potencia sonora Refrigeración /
Calefacción
dB(A) 76,0/78,0 78,5/80,0 80,0/86,5 81,0/83,0 83,0/88,0 83,0/89,0 82,0/84,0 83,5/89,0
Ventilador Caudal de aire m³/min 170 185 240 250 315 315 295 410
Potencia kW 0,92 x 1 0,92 x 1 0,92 x 1 0,46 x 2 0,46 x 2 0,46 x 2 0,92 x 2 0,92 x 2
Compresor Potencia kW 5,6 7 7,9 10,2 10,9 12,4 13 14,3
Refrigerante R410A Pre-carga Kg /
PCA / TCO₂ eq
5,2 / 2.088 / 10,85 5,2 / 2.088 / 10,85 5,2 / 2.088 / 10,85 8 / 2.088 / 16,70 8 / 2.088 / 16,70 10,8 / 2.088 / 22,55 10,8 / 2.088 / 22,55 10,8 / 2.088 / 22,55
Dimensiones
(Ancho x Alto x Fondo)
mm 920 x 1.858 x 740 920 x 1.858 x 740 920 x 1.858 x 740 1.240 x 1.858 x 740 1.240 x 1.858 x 740 1.240 x 1.858 x 740 1.750 x 1.858 x 740 1.750 x 1.858 x 740
Peso kg 234 234 236 279 282 306 345 345
Rango de operación
(refr/calef)
ºC -5 ~ +52Ts / -20 ~ +15,5Th -5 ~ +52Ts / -20 ~ +15,5Th -5 ~ +52Ts / -20 ~ +15,5Th -5 ~ +52Ts / -20 ~ +15,5Th -5 ~ +52Ts / -20 ~ +15,5Th -5 ~ +52Ts / -20 ~ +15,5Th -5 ~ +52Ts / -20 ~ +15,5Th -5 ~ +52Ts / -20 ~ +15,5Th

PURY-EP400
YSNW-A1
PURY-EP450
YSNW-A1
PURY-EP500
YSNW-A1
PURY-EP550
YSNW-A1
PURY-EP600
YSNW-A1
PURY-EP650
YSNW-A1
PURY-EP700
YSNW-A1
PURY-EP750
YSNW-A1
Capacidad Nominal Refrigeración /
Calefacción
kW 45 / 50 50 / 56 56 / 63 63 / 69 69 / 76,5 73 / 81,5 80 / 88 85 / 95
Consumo Nominal Refrigeración /
Calefacción
kW 8,77 / 9,42 10,04 / 10,76 11,59 / 12,34 13,66 / 14,61 15,71 / 17,58 16,59 / 18,94 18,18 / 20,65 20,58 / 23,74
Eficiencia Energética EER / COP 5,13 / 5,3 4,98 / 5,2 4,83 / 5,1 4,61 / 4,72 4,39 / 4,35 4,4 / 4,3 4,4 / 4,26 4,13 / 4
SEER / SCOP
(EN14825)
8,35 / 4,53 8,43 / 4,47 8,54 / 4,36 8,29 / 4,23 8,02 / 4,07 8,10 / 4,06 8,31 / 4,01 8,03 / 3,96
Interiores Conectables Capacidad Total de
la unidad exterior
50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150%
Modelo / Cantidad P15~P250 / 1~40 P15~P250 / 1~45 P15~P250 / 1~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz
Intensidad Máxima A 32,2 33,1 34 37,3 40,6 44,7 48,8 55,1
Diam. Tuberías líquido/gas mm 22,2 / 28,58 22,2 / 28,58 22,2 / 28,58 22,2 (28,58 si long>=65m) / 28,58 22,2 (28,58 si long>=65m) / 28,58 28,58 / 28,58 28,58 / 34,93 28,58 / 34,93
Nivel Sonoro Refrigeración / Calefacción dB(A) 62,0/62,0 63,0/63,5 63,5/64,0 64,0/68,0 64,0/70,0 65,0/69,0 65,5/67,0 67,0/70,5
Potencia sonora Refrigeración / Calefacción dB(A) 79,0/81,0 80,5/82,5 81,5/83,0 82,5/87,5 83,0/89,5 83,5/88,5 84,0/86,0 85,5/89,5
Módulos* PURY-EP#YNW-A 200 + 200 250 + 200 250 + 250 300 + 250 300 + 300 350 + 300 350 + 350 400 + 350
Kit de conexión incluído en el set CMY-R100VBK4 CMY-R100VBK4 CMY-R100VBK4 CMY-R100VBK4 CMY-R100VBK4 CMY-R100VBK4 CMY-R200VBK4 CMY-R200VBK4
Dimensiones (Ancho x Alto x Fondo) mm 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 2.480 x 1.858 x 740 2.480 x 1.858 x 740
Refrigerante R410A Pre-carga Kg /
PCA / TCO₂ eq
10,4 / 2.088 / 21,72 10,4 / 2.088 / 21,72 10,4 / 2.088 / 21,72 10,4 / 2.088 / 21,72 10,4 / 2.088 / 21,72 13,2 / 2.088 / 27,56 16,0 / 2.088 / 33,41 16,0 / 2.088 / 33,41

PURY-EP800
YSNW-A1
PURY-EP850
YSNW-A1
PURY-EP900
YSNW-A1
PURY-EP950
YSNW-A1
PURY-EP1000
YSNW-A1
PURY-EP1050
YSNW-A1
PURY-EP1100
YSNW-A1
Capacidad Nominal Refrigeración /
Calefacción
kW 90 / 100 96 / 108 101 / 113 108 / 119,5 113 / 127 118 / 132 124 / 140
Consumo Nominal Refrigeración /
Calefacción
kW 23,37 / 26,8 22,91 / 27,47 22,34 / 27,35 24,54 / 28,37 26,4 / 29,52 29,13 / 32,58 32,46 / 36,83
Eficiencia Energética EER / COP 3,85 / 3,73 4,19 / 3,93 4,52 / 4,13 4,4 / 4,21 4,28 / 4,3 4,05 / 4,05 3,82 / 3,8
SEER / SCOP
(EN14825)
7,76 / 3,93 7,75 / 3,82 7,70 / 3,73 7,63 / 3,70 7,54 / 3,65 7,36 / 3,58 7,21 / 3,52
Interiores Conectables Capacidad Total de
la unidad exterior
50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150% 50 ~ 150%
Modelo / Cantidad P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 3~50 P15~P250 / 3~50
Alimentación Fases, V/Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz 3, 380~415V/ 50-60Hz
Intensidad Máxima A 61,4 65,3 69,2 74,9 80,6 84,6 88,6
Diam. Tuberías líquido/gas mm 28,58 / 34,93 28,58 / 41,28 28,58 / 41,28 28,58 / 41,28 28,58 / 41,28 34,93 / 41,28 34,93 / 41,28
Nivel Sonoro Refrigeración / Calefacción dB(A) 68,0/72,0 68,5/72,5 68,5/73,0 68,0/71,5 66,5/67,5 68,0/73,0 69,0/73,0
Potencia sonora Refrigeración / Calefacción dB(A) 86,0/91,0 86,0/91,5 86,0/92,0 85,5/90,5 85,0/87,0 86,0/92,0 86,5/92,0
Módulos* PURY-EP#YNW-A 400 + 400 450 + 400 450 + 450 500 + 450 500 + 500 550 + 500 550 + 550
Kit de conexión incluído en el set CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4
Dimensiones (Ancho x Alto x Fondo) mm 2.480 x 1.858 x 740 2.480 x 1.858 x 740 2.480 x 1.858 x 740 2.990 x 1.858 x 740 3.500 x 1.858 x 740 3.500 x 1.858 x 740 3.500 x 1.858 x 740
Refrigerante R410A Pre-carga Kg /
PCA / TCO₂ eq
16,0 / 2.088 / 33,41 18,8 / 2.088 / 39,25 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10
