Grandes Proyectos > Sistemas VRF caudal variable > Recuperación de calor > Exteriores YNW (Serie R2)

Exteriores YNW (Serie R2)

Serie Estándar Recuperación de Calor

La gama de unidades exteriores de City Multi es la más amplia del mercado. Gracias a su versatilidad, permite adaptarse a todo tipo de edificios y aplicaciones.

La alta eficiencia energética, la capacidad de adaptarse a los cambios de demanda de climatización de los edificios y la manipulación simple y sencilla del sistema, hacen de City Multi la mejor opción de climatización.

La tecnología de Recuperación de Calor, exclusiva de Mitsubishi Electric, sólo utiliza dos tubos, a diferencia de los tres habituales en el mercado. Los sistemas R2 se han diseñado para funcionar en modo calefacción y refrigeración simultáneamente y ofrecen un ahorro sustancial en los costes anuales de instalación y de funcionamiento.

Características

Nuevos componenetes clave

Importantes innovaciones en componentes clave han permitido obtener los más altos valores de eficiencia energética del mercado.

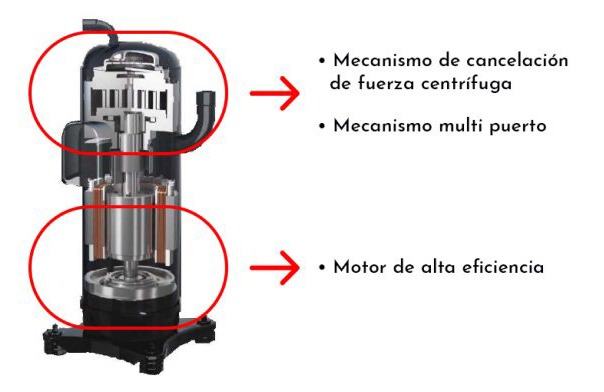

Nuevo compresor:
La parte más importante de la unidad exterior ha sido rediseñada incorporando un mecanismo de cancelación de fuerza centrífuga, nuevos puertos de descarga y mejoras en el motor de alta eficiencia.
Todas estas nuevas tecnologías hacen aumentar el rendimiento y eficiencia del compresor, y en consecuencia del sistema.

  • Mecanismo de cancelación de fuerza centrífuga
  • Mecanismo multi puerto
  • Motor de alta eficiencia

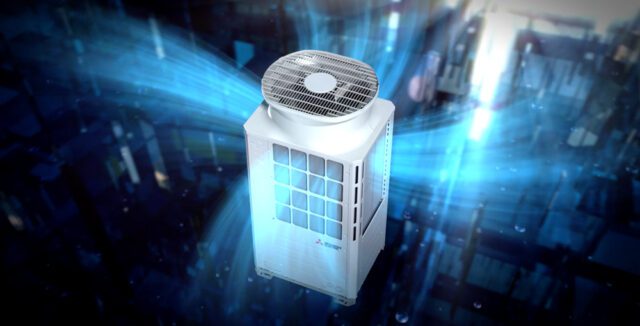

Nuevo ventilador aerodinámico:
El nuevo diseño estructural con batería de intercambio de calor por los 4 lados situada en la parte superior de la unidad, han permitido que el aire se aspire o impulse de forma más eficiente aumentando la eficiencia del intercambiador.
Ventilador más eficiente y con menor nivel sonoro.

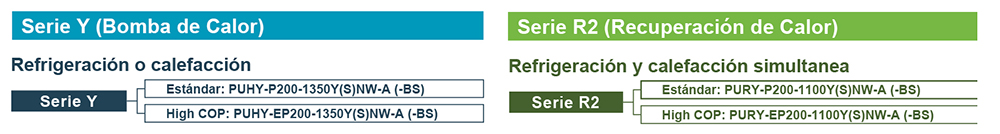

Gama de Producto

En la nueva generación YNW se ha añadido una nueva módulo individual de 22 CV (550) en la Serie R2 de Recuperación de Calor, que permite incrementar hasta los 44 CV (1.100) en combinaciones (antes solo llegaba a la 900). También disponibles las unidades con tratamiento anti-corrosión (-BS) para ambientes extremadamente salinos.

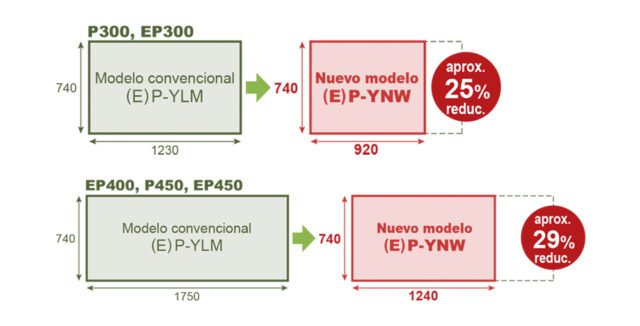

Menor espacio en planta

La nueva generación YNW también reduce el tamaño de algunos módulos individuales (capacidades 300, 400 y 450), logrando hasta un 29% menos espacio en planta (footprint).

Esta reducción sitúa la gama City Multi en la más compacta del mercado, y permite mayor flexibilidad de instalación en las cada vez más reducidas azoteas o plantas técnicas.

Nueva gama de controles BC

La gama de controladores BC también se ha renovado por completo, mejorando la flexibilidad en el diseño del sistema R2 de Recuperación de Calor.

Comparado con la generación anterior:

  • Hasta 11 BC Secundarios a un BC Principal (antes solo 2), permitiendo crear distribuciones de tubería que necesitan mucho menos refrigerante.
  • Distancia máxima de instalación a interior más lejana: 90 m (antes 60 m).
  • Más compactos: se reduce la altura en más de 4 cm. Posibilidad de instalar en techos de altura limitada.

Nivel sonoro configurable

Las nuevas unidades exteriores están equipadas de serie con un modo de funcionamiento de bajo nivel sonoro. Existen hasta 5 patrones diferentes de configuración para satisfacer cualquier necesidad acústica. Los 3 nuevos patrones de configuración regulan el 85%, 70% y 60% de potencia del motor ventilador (100% y 50% ya disponibles en la generación anterior).

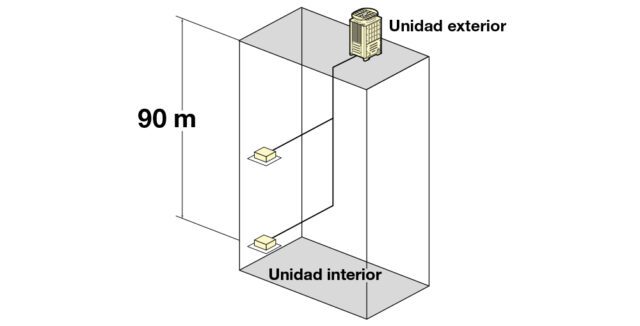

Altura de hasta 90m verticales

La distancia máxima vertical de instalación entre la unidad exterior y las unidades interiores alcanza los 90 m de serie, sin necesidad de añadir accesorios adicionales, que permite una mayor flexibilidad en el diseño sin repercusión en el coste.

Otras prestaciones

Otras importantes prestaciones que también dispone la nueva generación son:

  • Mayor presión estática disponible, hasta 80 Pa (antes 60 Pa), sin caída de la capacidad. Posibilidad de instalación en cualquier planta técnica.
  • Control de la temperatura de evaporación según la carga térmica del sistema, y así reducir el consumo energético. Diferentes patrones de configuración.
  • Calefacción continua. Confort continuo incluso en calefacción durante el periodo de desescarche, ideal en zonas con picos de temperaturas por debajo de -5ºC.

Especificaciones

  • 1 Módulo
  • 2 Módulos

PURY-P200~300YNW • 1 MÓDULO “S”
MODELO PURY-P200YNW-A2 PURY-P250YNW-A2 PURY-P300YNW-A2
Capacidad Nominal Refrigeración / Calefacción
(Nominal Max)		 kW 22,4 / 25 28 / 31,5 33,5 / 33,5
Consumo Nominal Refrigeración / Calefacción
(Nominal Max)
 kW 6,68 / 6,79 10,25 / 9,57 11,75 / 9,62
Eficiencia Energética EER / COP / COP*1
(*1: Bajo condiciones EUROVENT)		 3,35 / 3,68 / 4,16 2,73 / 3,29 / 3,80 2,85 / 3,48 / 3,48
SEER  / SCOP (EN14825) 7,27 / 4,01 6,85 / 4,01 6,34 / 4,01
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 150%
Modelo / Cantidad P15~P250 / 1~20 P15~P250 / 1~25 P15~P250 / 1~30
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 16,1 21,4 21,4
Diam. Tuberías líquido/gas mm 15,88 / 19,05 19,05 / 22,2 19,05 / 22,2
Nivel Sonoro (refirgeración/calefacción) dB(A) 59,0/59,0 60,5/64,0 61,0/67,0
Potencia sonora (refirgeración/calefacción) dB(A) 76,0/76,0 78,0/83,0 80,0/86,0
Ventilador Caudal  de aire m³/min 170 220 240
Potencia kW 0,92 x 1 0,92 x 1 0,92 x 1
Compresor Potencia kW 5 8 9,2
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 5,2 / 2.088 / 10,85 5,2 / 2.088 / 10,85 5,2 / 2.088 / 10,85
Dimensiones (Ancho x Alto x Fondo) mm 920 x 1.858 x 740 920 x 1.858 x 740 920 x 1.858 x 740
Peso kg 214 223 225
Rango de operación (refr/calef) °C -5 ~ +52Ts / -20 ~ +15,5Th
PURY-P350~550YNW • 1 MÓDULO “L” “XL”
MODELO PURY-P350YNW-A2 PURY-P400YNW-A2 PURY-P450YNW-A2 PURY-P500YNW-A2 PURY-P550YNW-A2
Capacidad Nominal Refrigeración / Calefacción
(Nominal Max)		 kW 40 / 45 45 / 50 50 / 56 56 / 63 60 / 69
Consumo Nominal Refrigeración / Calefacción
(Nominal Max)
 kW 14,92 / 13,88 19,65 / 16,66 19,84 / 18,79 22,22 / 21,14 25,86 / 24,55
Eficiencia Energética EER / COP / COP*1
(*1: Bajo condiciones EUROVENT)
 2,68 / 3,24 / 3,67 2,29 / 3,00 / 3,36 2,52 / 2,98 / 3,26 2,52 / 2,98 / 3,34 2,32 / 2,81 / 3,15
SEER  / SCOP (EN14825) 5,98 / 3,53 5,82 / 3,51 6,38 / 3,51 6,24 / 3,51 6,25 / 3,51
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 150%
Modelo / Cantidad P15~P250 / 1~35 P15~P250 / 1~40 P15~P250 / 1~45 P15~P250 / 1~50 P15~P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 27,6 35,1 39,0 43,2 51,4
Diam. Tuberías líquido/gas mm 19,05 / 28,58 22,2 / 28,58 22,2 / 28,58 22,2 / 28,58 22,2 (28,58 si long>=65m) / 28,58
Nivel Sonoro (refirgeración/calefacción) dB(A) 62,5/64,0 65,0/69,0 65,5/70,0 63,5/64,5 70,0/70,0
Potencia sonora (refirgeración/calefacción) dB(A) 81,0/83,0 83,0/88,0 83,0/89,0 82,0/84,0 89,0/89,0
Ventilador Caudal  de aire m³/min 250 315 315 295 410
Potencia kW 0,46 x 2 0,46 x 2 0,46 x 2 0,92 x 2 0,92 x 2
Compresor Potencia kW 12 16,1 16,2 17,4 20,5
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 8 / 2.088 / 16,70 8 / 2.088 / 16,70 10,8 / 2.088 / 22,55 10,8 / 2.088 / 22,55 10,8 / 2.088 / 22,55
Dimensiones (Ancho x Alto x Fondo) mm 1.240 x 1.858 x 740 1.240 x 1.858 x 740 1.240 x 1.858 x 740 1.750 x 1.858 x 740 1.750 x 1.858 x 740
Peso kg 269 269 289 335 335
Rango de operación (refr/calef) °C -5 ~ +52Ts / -20 ~ +15,5Th

PURY-P400~600YSNW • 2 MÓDULO 2 Módulos
MODELO PURY-P400YSNW-A2 PURY-P450YSNW-A2 PURY-P500YSNW-A2 PURY-P550YSNW-A2 PURY-P600YSNW-A2
Capacidad Nominal Refrigeración / Calefacción
(Nominal Max)
 kW 44,8 / 50 50,4 / 56,5 56 / 63 61,5 / 65 67 / 67
Consumo Nominal Refrigeración / Calefacción
(Nominal Max)
 kW 13,78 / 14,00 17,08 / 16,71 21,13 / 19,74 22,69 / 19,81 24,27 / 19,81
Eficiencia Energética EER / COP / COP*1
(*1: Bajo condiciones EUROVENT)
 3,25 / 3,57 / 4,04 2,95 / 3,38 / 3,86 2,65 / 3,19 / 3,69 2,71 / 3,28 / 3,53 2,76 / 3,38 / 3,38
SEER  / SCOP (EN14825) 7,05 / 4,01 6,85 / 4,01 6,64 / 4,01 6,40 / 4,01 6,15 / 4,01
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 150%
Modelo / Cantidad P15~P250 / 1~40 P15~P250 / 1~45 P15~P250 / 1~50 P15~P250 / 1~50 P15~P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 32,20 33,90 35,60 40,50 45,40
Diam. Tuberías líquido/gas mm 22,2 / 28,58 22,2 / 28,58 22,2 / 28,58 22,2 (28,58 si long>=65m) / 28,58 22,2 (28,58 si long>=65m) / 28,58
Nivel Sonoro (refirgeración/calefacción) dB(A) 62,0/62,0 63,0/65,5 63,5/67,0 64,0/69,0 64,0/70,0
Potencia sonora (refirgeración/calefacción) dB(A) 79,0/79,0 81,0/84,0 81,0/86,0 83,0/88,0 83,0/89,0
Módulos* PURY-P#YNW-A 200 + 200 250 + 200 250 + 250 300 + 250 300 + 300
Kit de conexión incluído en el set CMY-R100VBK4 CMY-R100VBK4 CMY-R100VBK4 CMY-R100VBK4 CMY-R100VBK4
Dimensiones (Ancho x Alto x Fondo) mm 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 10,4 / 2.088 / 21,72 10,4 / 2.088 / 21,72 10,4 / 2.088 / 21,72 10,4 / 2.088 / 21,72 10,4 / 2.088 / 21,72
PURY-P650~850YSNW • 2 MÓDULO 2 Módulos
MODELO PURY-P650YSNW-A2 PURY-P700YSNW-A2 PURY-P750YSNW-A2 PURY-P800YSNW-A2 PURY-P850YSNW-A2
Capacidad Nominal Refrigeración / Calefacción
(Nominal Max)		 kW 73,5 / 78,5 80 / 90 85 / 95 90 / 100 95 / 106
Consumo Nominal Refrigeración / Calefacción
(Nominal Max)
 kW 27,42 / 24,07 30,76 / 28,66 35,26 / 31,35 40,54 / 34,36 40,77 / 36,55
Eficiencia Energética EER / COP / COP*1
(*1: Bajo condiciones EUROVENT)
 2,68 / 3,26 / 3,47 2,60 / 3,14 / 3,56 2,41 / 3,03 / 3,41 2,22 / 2,91 / 3,26 2,33 / 2,90 / 3,21
SEER  / SCOP (EN14825) 5,98 / 3,53 5,80 / 3,53 5,72 / 3,51 5,65 / 3,51 5,92 / 3,51
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 150%
Modelo / Cantidad P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 50,30 55,20 62,70 70,20 72,20
Diam. Tuberías líquido/gas mm 28,58 / 28,58 28,58 / 34,93 28,58 / 34,93 28,58 / 34,93 28,58 / 41,28
Nivel Sonoro (refirgeración/calefacción) dB(A) 65,0/69,0 65,5/67,0 67,0/70,5 68,0/72,0 68,5/72,5
Potencia sonora (refirgeración/calefacción) dB(A) 84,0/88,0 84,0/86,0 86,0/90,0 86,0/91,0 86,0/92,0
Módulos* PURY-P#YNW-A 350 + 300 350 + 350 400 + 350 400 + 400 450 + 400
Kit de conexión incluído en el set CMY-R100VBK4 CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4
Dimensiones (Ancho x Alto x Fondo) mm 2.160 x 1.858 x 740 2.480 x 1.858 x 740 2.480 x 1.858 x 740 2.480 x 1.858 x 740 2.480 x 1.858 x 740
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 13,2 / 2.088 / 27,56 16,0 / 2.088 / 33,41 16,0 / 2.088 / 33,41 16,0 / 2.088 / 33,41 18,8 / 2.088 / 39,25
PURY-P900~1100YSNW • 2 MÓDULO 2 Módulos
MODELO PURY-P900YSNW-A2 PURY-P950YSNW-A2 PURY-P1000YSNW-A2 PURY-P1050YSNW-A2 PURY-P1100YSNW-A2
Capacidad Nominal Refrigeración / Calefacción
(Nominal Max)		 kW 100 / 112 106 / 119 112 / 126 116 / 132 120 / 138
Consumo Nominal Refrigeración / Calefacción
(Nominal Max)
 kW 40,98 / 38,75 43,44 / 41,17 45,90 / 43,59 49,36 / 46,97 53,32 / 50,54
Eficiencia Energética EER / COP / COP*1
(*1: Bajo condiciones EUROVENT)
 2,44 / 2,89 / 3,16 2,44 / 2,89 / 3,20 2,44 / 2,89 / 3,24 2,35 / 2,81 / 3,15 2,25 / 2,73 / 3,06
SEER  / SCOP (EN14825) 6,19 / 3,51 6,12 / 3,51 6,05 / 3,51 6,06 / 3,51 6,06 / 3,51
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 150%
Modelo / Cantidad P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 2~50 P15~P250 / 3~50 P15~P250 / 3~50
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 74,20 80,30 86,40 90,70 95,00
Diam. Tuberías líquido/gas mm 28,58 / 41,28 28,58 / 41,28 28,58 / 41,28 34,93 / 41,28 34,93 / 41,28
Nivel Sonoro (refirgeración/calefacción) dB(A) 68,5/73,0 68,0/71,5 66,5/67,5 71,0/71,5 73,0/73,0
Potencia sonora (refirgeración/calefacción) dB(A) 86,0/92,0 86,0/91,0 85,0/87,0 90,0/91,0 92,0/92,0
Módulos* PURY-P#YNW-A 450 + 450 500 + 450 500 + 500 550 + 500 550 + 550
Kit de conexión incluído en el set CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4 CMY-R200VBK4
Dimensiones (Ancho x Alto x Fondo) mm 2.480 x 1.858 x 740 2.990 x 1.858 x 740 3.500 x 1.858 x 740 3.500 x 1.858 x 740 3.500 x 1.858 x 740
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10
