Exteriores YNW High COP

La solución perfecta en climatización por aerotermia

La gama de unidades exteriores de City Multi es la más amplia del mercado. Gracias a su versatilidad, permite adaptarse a todo tipo de edificios y aplicaciones.

La alta eficiencia energética, la capacidad de adaptarse a los cambios de demanda de climatización de los edificios y la manipulación simple y sencilla del sistema, hacen de City Multi la mejor opción de climatización.

En concreto, la variante High COP es la solución perfecta para conseguir el escalón más alto de eficiencia energética en un edificio.

Características

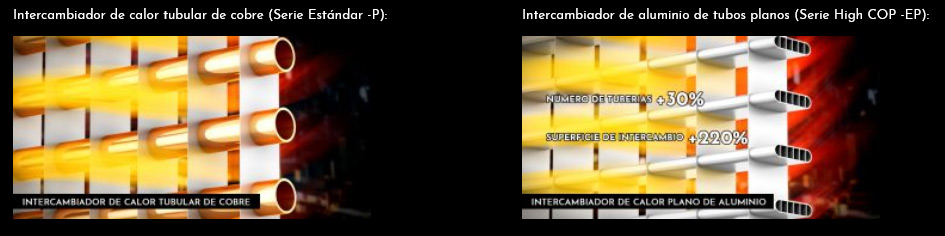

Intercambiador de calor de tubos

Las unidades High COP son las primeras en el sector del aire acondicionado, con un intercambiador de calor de aluminio con microcanales, en lugar de los tradicionales redondos de cobre.

Este avance supone un aumento del área de intercambio, aumentando así la eficiencia estacional (SEER y SCOP según la norma EN14825). Además se presentan los valores ESEER, que son los más altos del mercado.

Gracias a una mayor longitud de las tuberías y un control total de la temperatura de evaporación, la instalación de estas unidades es mucho más flexible y con un funcionamiento del sistema adaptado a las condiciones y el lugar de instalación.

Especificaciones

  • 1 Módulo
  • 2 Módulos
  • 3 Módulos

PUHY-EP200~300YNW • 1 MÓDULO “S”
MODELO PUHY-EP200YNW-A2 PUHY-EP250YNW-A2 PUHY-EP300YNW-A2
Capacidad Nominal Refrigeración / Calefacción (Nominal Max) kW 22,4 / 25 28 / 31,5 33,5 / 37,5
Consumo Nominal Refrigeración / Calefacción (Nominal Max) kW 5,51 / 5,93 8,21 / 8,13 9,68 / 9,84
Eficiencia Energética EER / COP / COP *1
(*1: Bajo condiciones EUROVENT)		 4,06 / 4,21 / 4,47 3,41 / 3,87 / 4,09 3,46 / 3,81 / 4,02
SEER  / SCOP (EN14825) 7,76 / 4,36 7,51 / 4,40 7,26 / 4,12
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 130%
Modelo / Cantidad P15~P250 / 1~17 P15~P250 / 1~21 P15~P250 / 1~26
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 16,10 16,60 20,30
Diam. Tuberías líquido/gas mm 9,52 / 22,2 9,52 (12,7 si long >= 90 m) / 22,2 9,52 (12,7 si long >= 40 m) / 28,58
Nivel Sonoro (refirgeración/calefacción) dB(A) 58,0/59,0 60,0/61,0 61,0/64,5
Potencia sonora (refirgeración/calefacción) dB(A) 75,0/78,0 78,0/80,0 80,0/84,0
Ventilador Caudal  de aire m³/min 170 185 240
Potencia kW 0,92 x 1 0,92 x 1 0,92 x 1
Compresor Potencia kW 3,4 5,1 6,1
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 6,5 / 2.088 / 13,57 6,5 / 2.088 / 13,57 6,5 / 2.088 / 13,57
Dimensiones (Ancho x Alto x Fondo) mm 920 x 1.858 x 740 920 x 1.858 x 740 920 x 1.858 x 740
Peso kg 228 228 231
Rango de operación (refr/calef) °C -5 ~ +52Ts / -20 ~ +15,5Th



PUHY-EP350~500YNW • 1 MÓDULO “L” “XL”
MODELO PUHY-EP350YNW-A2 PUHY-EP400YNW-A2 PUHY-EP450YNW-A2 PUHY-EP500YNW-A2
Capacidad Nominal Refrigeración / Calefacción (Nominal Max) kW 40 / 45 45 / 50 50 / 56 56 / 63
Consumo Nominal Refrigeración / Calefacción (Nominal Max) kW 12,42 / 11,81 14,65 / 13,85 17,73 / 16,18 20,51 / 17,74
Eficiencia Energética EER / COP / COP *1
(*1: Bajo condiciones EUROVENT)		 3,22 / 3,81 / 4,09 3,07 / 3,61 / 3,86 2,82 / 3,46 / 3,89 2,73 / 3,55 / 3,80
SEER  / SCOP (EN14825) 7,03 / 4,35 6,83 / 4,25 6,94 / 4,32 6,55 / 4,10
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 130%
Modelo / Cantidad P15~P250 / 1~30 P15~P250 / 1~34 P15~P250 / 1~39 P15~P250 / 1~43
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 24,10 28,20 33,70 40,80
Diam. Tuberías líquido/gas mm 12,7 / 28,58 12,7 / 28,58 15,88 / 28,58 15,88 / 28,58
Nivel Sonoro (refirgeración/calefacción) dB(A) 62,0/64,0 65,0/65,5 65,5/70,5 63,5/66,5
Potencia sonora (refirgeración/calefacción) dB(A) 80,0/83,0 82,0/84,0 84,0/90,0 82,0/85,0
Ventilador Caudal  de aire m³/min 270 270 305 365
Potencia kW 0,46 x 2 0,46 x 2 0,46 x 2 0,92 x 2
Compresor Potencia kW 7,7 9,8 11,1 12,5
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 9,8 / 2.088 / 20,46 10,8 / 2.088 / 22,55 10,8 / 2.088 / 22,55 10,8 / 2.088 / 22,55
Dimensiones (Ancho x Alto x Fondo) mm 1.240 x 1.858 x 740 1.240 x 1.858 x 740 1.240 x 1.858 x 740 1.750 x 1.858 x 740
Peso kg 282 303 303 342
Rango de operación (refr/calef) °C -5 ~ +52Ts / -20 ~ +15,5Th

PUHY-EP400~650YSNW • 2 MÓDULO 2 módulos
MODELO PUHY-EP400YSNW-A2 PUHY-EP450YSNW-A2 PUHY-EP500YSNW-A2 PUHY-EP550YSNW-A2 PUHY-EP600YSNW-A2 PUHY-EP650YSNW-A2
Capacidad Nominal Refrigeración / Calefacción (Nominal Max) kW 44,8 / 50 50,4 / 56,5 56 / 63 61,5 / 69 67 / 75 73 / 81,5
Consumo Nominal Refrigeración / Calefacción (Nominal Max) kW 11,39 / 11,87 14,07 / 14,05 16,96 / 16,27 18,46 / 18,01 20,00 / 19,68 23,54 / 21,96
Eficiencia Energética EER / COP / COP *1
(*1: Bajo condiciones EUROVENT)		 3,93 / 4,21 / 4,47 3,58 / 4,02 / 4,25 3,30 / 3,87 / 4,09 3,33 / 3,83 / 4,06 3,35 / 3,81 / 4,05 3,10 / 3,71 / 3,94
SEER  / SCOP (EN14825) 7,53 / 4,36 7,40 / 4,37 7,29 / 4,40 7,16 / 4,24 7,04 / 4,12 6,89 / 4,30
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 130%
Modelo / Cantidad P15~P250 / 1~34 P15~P250 / 1~39 P15~P250 / 1~43 P15~P250 / 2~47 P15~P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 32,20 32,50 32,80 36,70 40,60 44,60
Diam. Tuberías líquido/gas mm 12,7 / 28,58 15,88 / 28,58 15,88 / 28,58 15,88 / 28,58 15,88 / 28,58 15,88 / 28,58
Nivel Sonoro (refirgeración/calefacción) dB(A) 61,0/62,0 62,5/63,5 63,5/64,0 64,0/66,5 64,0/67,5 66,5/67,0
Potencia sonora (refirgeración/calefacción) dB(A) 78,0/81,0 80,0/82,0 81,0/83,0 82,0/85,0 83,0/87,0 83,0/86,0
Módulos* PUHY-EP#YNW-A 200 + 200 250 + 200 250 + 250 300 + 250 300 + 300 400 + 250
Kit de conexión incluído en el set CMY-Y100VBK3 CMY-Y100VBK3 CMY-Y100VBK3 CMY-Y100VBK3 CMY-Y100VBK3 CMY-Y100VBK3
Dimensiones (Ancho x Alto x Fondo) mm 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 1.840 x 1.858 x 740 2.160 x 1.858 x 740
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 13 / 2.088 / 27,14 13 / 2.088 / 27,14 13 / 2.088 / 27,14 13 / 2.088 / 27,14 13 / 2.088 / 27,14 17,3 / 2.088 / 36,12





PUHY-EP700~900YSNW • 2 MÓDULOS 2 módulos
MODELO PUHY-EP700YSNW-A2 PUHY-EP750YSNW-A2 PUHY-EP800YSNW-A2 PUHY-EP850YSNW-A2 PUHY-EP900YSNW-A2
Capacidad Nominal Refrigeración / Calefacción (Nominal Max) kW 80 / 90 85 / 95 90 / 101 95 / 106 100 / 112
Consumo Nominal Refrigeración / Calefacción (Nominal Max) kW 25,64 / 23,62 27,96 / 25,67 31,03 / 27,97 33,45 / 30,02 36,63 / 32,36
Eficiencia Energética EER / COP / COP *1
(*1: Bajo condiciones EUROVENT)		 3,12 / 3,81 / 4,09 3,04 / 3,70 / 3,96 2,90 / 3,61 / 3,97 2,84 / 3,53 / 3,83 2,73 / 3,46 / 3,89
SEER  / SCOP (EN14825) 6,82 / 4,35 6,72 / 4,29 6,77 / 4,33 6,68 / 4,28 6,73 / 4,32
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 130%
Modelo / Cantidad P15~P250 / 2~50
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 48,20 52,30 57,80 61,90 67,40
Diam. Tuberías líquido/gas mm 19,05 / 34,93 19,05 / 34,93 19,05 / 34,93 19,05 / 41,28 19,05 / 41,28
Nivel Sonoro (refirgeración/calefacción) dB(A) 65,0/66,5 67,0/68,0 67,5/70,5 68,5/72,0 69,0/73,5
Potencia sonora (refirgeración/calefacción) dB(A) 83,0/86,0 84,0/87,0 85,0/91,0 86,0/91,0 87,0/93,0
Módulos PUHY-EP#YNW-A 350 + 350 400 + 350 450 + 350 450 + 400 450 + 450
Kit de conexión incluído en el set CMY-Y200VBK2 CMY-Y200VBK2 CMY-Y200VBK2 CMY-Y200VBK2 CMY-Y200VBK2
Dimensiones (Ancho x Alto x Fondo) mm 2.480 x 1.858 x 740 2.480 x 1.858 x 740 2.480 x 1.858 x 740 2.480 x 1.858 x 740 2.480 x 1.858 x 740
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 19,6 / 2.088 / 40,92 20,6 / 2.088 / 43,01 20,6 / 2.088 / 43,01 21,6 / 2.088 / 45,10 21,6 / 2.088 / 45,10



PUHY-EP950~1150YSNW • 3 MÓDULOS 3 Módulos 3 Módulos
MODELO PUHY-EP950YSNW-A2 PUHY-EP1000YSNW-A2 PUHY-EP1050YSNW-A2 PUHY-EP1100YSNW-A2 PUHY-EP1150YSNW-A2 PUHY-EP1200YSNW-A2 PUHY-EP1250YSNW-A2 PUHY-EP1300YSNW-A2 PUHY-EP1350YSNW-A2
Capacidad Nominal Refrigeración / Calefacción (Nominal Max) kW 108 / 121,5 113 / 126,5 118 / 131,5 125 / 140 130 / 145 135 / 150 140 / 156 145 / 162 150 / 168
Consumo Nominal Refrigeración / Calefacción (Nominal Max) kW 34,06 / 31,80 36,33 / 33,82 38,68 / 35,83 40,71 / 37,53 43,04 / 39,50 45,45 / 41,55 48,44 / 43,94 51,60 / 46,28 54,94 / 48,55
Eficiencia Energética EER / COP / COP *1
(*1: Bajo condiciones EUROVENT)		 3,17 / 3,82 / 4,09 3,11 / 3,74 / 3,99 3,05 / 3,67 / 3,91 3,07 / 3,73 / 4,00 3,02 / 3,67 / 3,93 2,97 / 3,61 / 3,86 2,89 / 3,55 / 3,87 2,81 / 3,50 / 3,88 2,73 / 3,46 / 3,89
SEER  / SCOP (EN14825) 6,95 / 4,36 6,87 / 4,32 6,79 / 4,28 6,75 / 4,31 6,69 / 4,27 6,62 / 4,25 6,66 / 4,27 6,70 / 4,29 6,73 / 4,32
Interiores Conectables Capacidad Total de la unidad exterior 50 ~ 130% 50 ~ 130%
Modelo / Cantidad P15~P250 / 2~50 P15~P250 / 3~50 P15~P250 / 3~50
Alimentación Fases, V/Hz 3, 380~415V/50-60Hz 3, 380~415V/50-60Hz
Intensidad Máxima A 64,60 68,70 72,80 76,40 80,50 84,60 90,10 95,60 101,10
Diam. Tuberías líquido/gas mm 19,05 / 41,28 19,05 / 41,28 19,05 / 41,28 19,05 / 41,28 19,05 / 41,28 19,05 / 41,28 19,05 / 41,28 19,05 / 41,28 19,05 / 41,28
Nivel Sonoro (refirgeración/calefacción) dB(A) 66,5/68,0 68,0/68,5 68,5/69,0 68,0/69,5 69,0/70,0 70,0/70,5 70,0/73,0 70,0/74,0 70,5/75,5
Potencia sonora (refirgeración/calefacción) dB(A) 84,0/87,0 85,0/88,0 86,0/89,0 86,0/89,0 86,0/89,0 87,0/90,0 88,0/92,0 88,0/94,0 89,0/95,0
Módulos PUHY-EP#YNW-A 350 + 350 + 250 400 + 350 + 250 400 + 400 + 250 400 + 350 + 350 400 + 400 + 350 400 + 400 + 400 450 + 400 + 400 450 + 450 + 400 450 + 450 + 450
Kit de conexión incluído en el set CMY-Y300VBK3 CMY-Y300VBK3 CMY-Y300VBK3 CMY-Y300VBK3 CMY-Y300VBK3 CMY-Y300VBK3 CMY-Y300VBK3 CMY-Y300VBK3 CMY-Y300VBK3
Dimensiones (Ancho x Alto x Fondo) mm 3.400 x 1.858 x 740 3.400 x 1.858 x 740 3.400 x 1.858 x 740 3.720 x 1.858 x 740 3.720 x 1.858 x 740 3.720 x 1.858 x 740 3.720 x 1.858 x 740 3.720 x 1.858 x 740 3.720 x 1.858 x 740
Refrigerante R410A Pre-carga Kg / PCA / TCO₂ eq 26,1 / 2.088 / 54,49 27,1 / 2.088 / 56,58 28,1 / 2.088 / 58,67 30,4 / 2.088 / 63,48 31,4 / 2.088 / 65,56 32,4 / 2.088 / 67,65 32,4 / 2.088 / 67,65 32,4 / 2.088 / 67,65 32,4 / 2.088 / 67,65
